Токоприемник — премахване и монтиране (Discovery 1)

Внимание:

• 1) При демонтиране и монтаж на токоприемника, управляваните колела трябва да са в положение право напред.
• 2) Съхранявайте токоприемника в найлонов плик.
• 3) Не завъртайте сваления токоприемник.

1. Извадете въздушната възглавница.

2. Свалете волана.

3. Освободете лоста и спуснете кормилната колона.

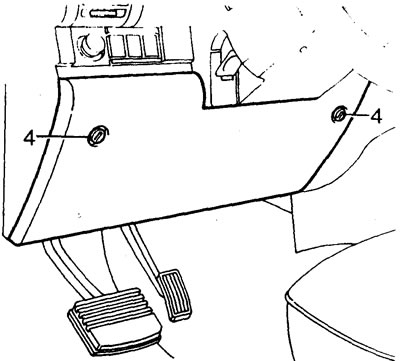

4. Освободете крепежните елементи на панела за достъп и го свалете.

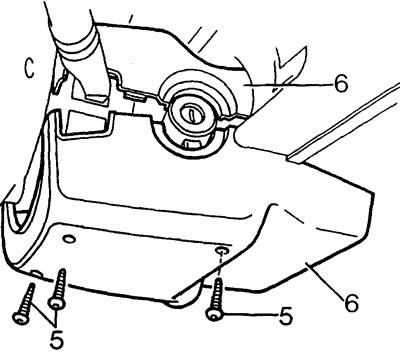

5. Отстранете 3-те винта, закрепващи долния капак на кормилната колона.



6. Свалете капаците на кормилната колона.

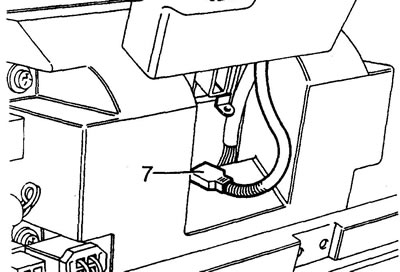

7. Разкачете конектора на кабелния сноп на системата на въздушните възглавници.

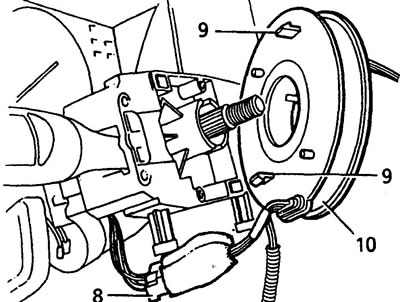

8. Изключете конектора на токоприемника.





9. Освободете ключалките, закрепващи токоприемника от кормилната колона.

10. Отстранете токоприемника.

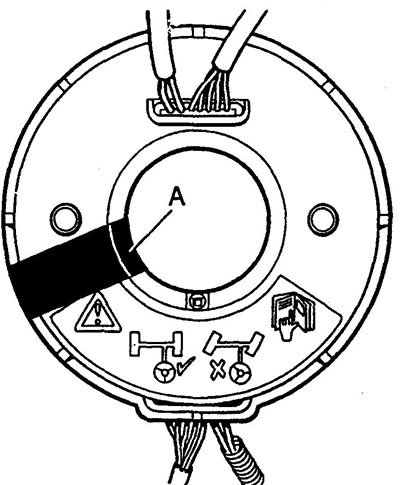

11. Фиксирайте токоприемника от въртене с лепяща лента в позиция A.

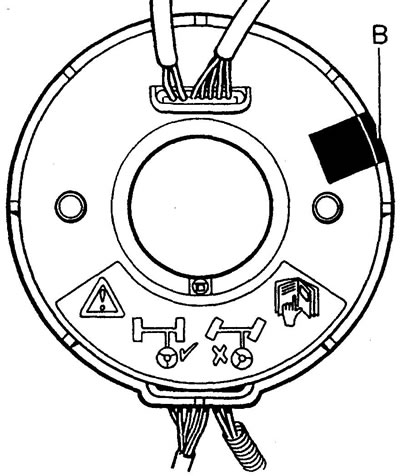

12. Монтажът се извършва в обратен ред. Ако при монтажа на нов токоприемник се установи, че липсва защитната лента B, такъв токоприемник не трябва да се монтира.



13. Завъртете волана от едно крайно положение до друго няколко пъти. Ако чуете шум от токоприемника, проверете дали е инсталиран правилно.
