Внимание: Експлозията по превозното средство може да повреди волана.
Ако въздушната възглавница не се отвори след инцидент, тя трябва да се отвори ръчно. Преди да детонирате патрона на въздушната възглавница, проверете оборудването (специален комплект SMD 4082/1).

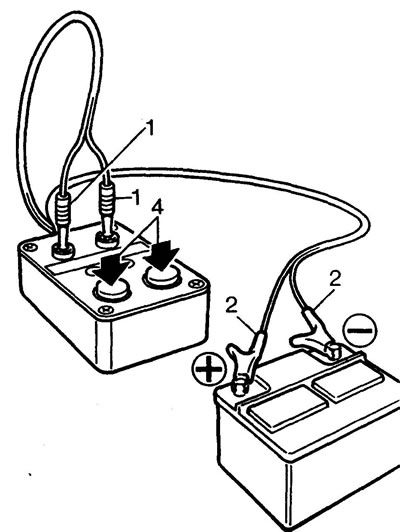

Проверка на оборудването за взривяване
1. Поставете сините и жълтите конектори на проводника в съответните конектори на оборудването.
2. Свържете захранването на оборудването към батерията (червен проводник "+", черен, "-")
3. Трябва да светне индикаторът READY (готов).
4. Натиснете и задръжте двата бутона на оборудването.
5. Трябва да светне зелен индикатор DEFECTIVE (дефект).
6. Освободете бутоните.
7. Индикаторът READY трябва да светне.
8. Изключете захранването и кабелите, тестът е завършен.
Експлозия на въздушна възглавница в колата
Тази инструкция е предназначена за персонала на бензиностанцията (допълнение към инструкциите за безопасност при извършване на работа).
Внимание: Използвайте само оборудване LAND ROVER за детонация. Детонацията трябва да се извършва в проветриво помещение. Преди детониране се уверете, че няма повреда на модула на въздушната възглавница.
1. Проверете оборудването за бластиране.

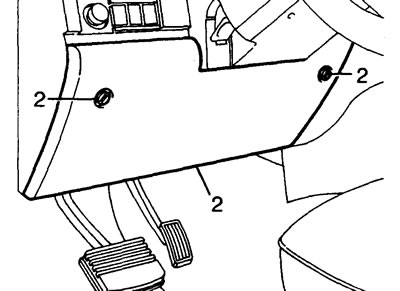

2. Завъртете 2-та винта, закрепващи панела за достъп, и го свалете.

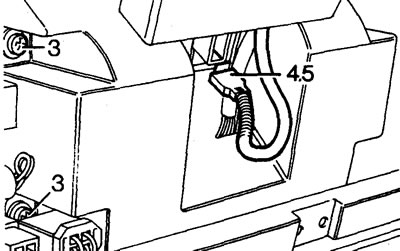

3. Отстранете 4-те винта, закрепващи устройството за прекъсване на кормилната колона (ако е инсталиран).
4. Изключете конектора на окабеляването на системата за сигурност.
5. Изключете конектора на окабеляването на системата за сигурност.

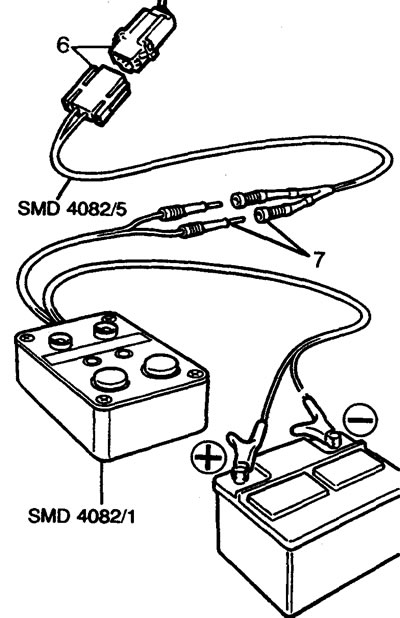

6. Свържете кабелния сноп SMD 4082/5 към конектора на системата за сигурност на волана.
7. Свържете кабелния сноп SMD 4082/5 към оборудването за бластиране SMD 4082/1.
Внимание: Уверете се, че модулът на въздушната възглавница е здраво закрепен към волана.
8. Свържете захранването към оборудването за бластиране. Внимание: Персоналът трябва да е на разстояние най-малко 15 метра от превозното средство.

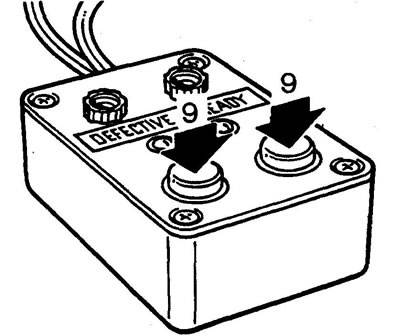

9. Натиснете и двата бутона на детонационното оборудване.
10. Не се доближавайте до модула с възглавници в продължение на 30 минути.
11. Сложете защитни ръкавици и маска, извадете модула на възглавницата и го поставете в найлонов плик.
12. Преместете чантата с възглавницата на проветриво място.
13. Съберете останалите части на въздушната възглавница.
Детонация на въздушните възглавници извън автомобила
Въздушна възглавница за водача
Моля, вижте бележките към предишния раздел.
1. Проверете оборудването за бластиране.
2. Свалете модула на въздушната възглавница от волана.

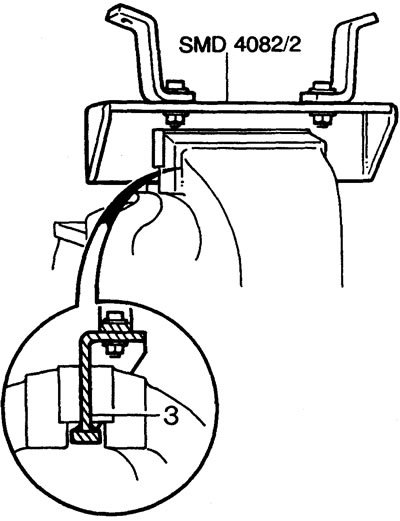

3. Затегнете приспособлението SMD 4082/2 в менгеме.
4. Монтирайте модула на въздушната възглавница върху устройството, проверете дали фиксиращите елементи са правилно позиционирани.

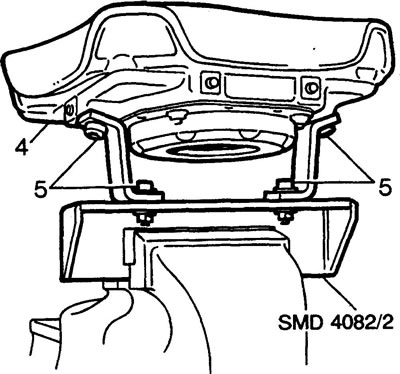

5. Затегнете крепежните елементи на скобата.
Внимание: Уверете се, че няма захранване към оборудването за взривяване.
6. Свържете кабелния сноп SMD 4082/4 към конектора на въздушната възглавница.
7. Свържете снопа кабели към оборудването за взривяване.
Внимание: Не стойте пред модула на въздушната възглавница, когато кабелите са свързани.
8. Свържете захранването към оборудването за бластиране. Внимание: Персоналът трябва да е на разстояние най-малко 15 метра от въздушната възглавница.
9. Натиснете и двата бутона на детонационното оборудване.
10. Не се доближавайте до модула с възглавници в продължение на 30 минути.
11. Сложете защитни ръкавици и маска, извадете модула на възглавницата и го поставете в найлонов плик.
12. Избършете устройството със суха кърпа.
13. Преместете чантата с възглавницата на проветриво място.
Въздушна възглавница за пътника
1. Проверете оборудването за бластиране.
2. Извадете въздушната възглавница от предния панел.

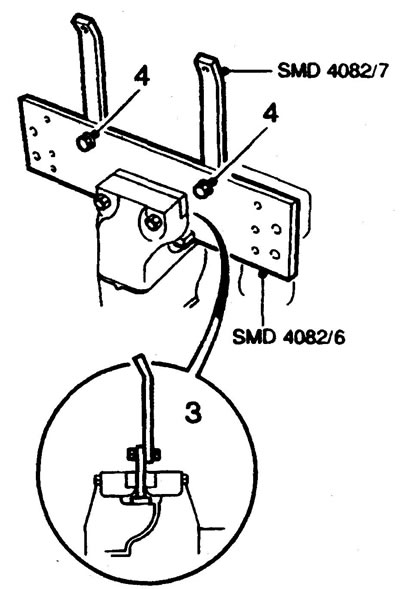

3. Затегнете приспособлението SMD 4082/6 в менгеме.
4. Монтирайте скобите SMD 4082/7 на устройството и леко затегнете монтажните болтове.
5. Монтирайте въздушната възглавница.

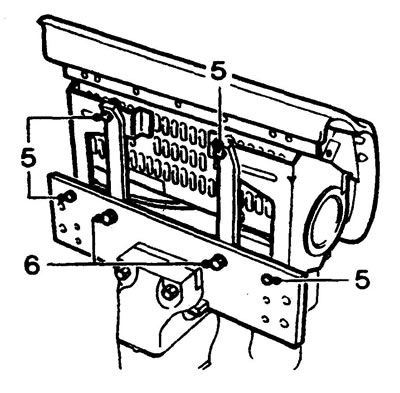

6. Затегнете монтажните болтове.
7. Свържете кабелния сноп SMD 4082/4 към конектора на въздушната възглавница.

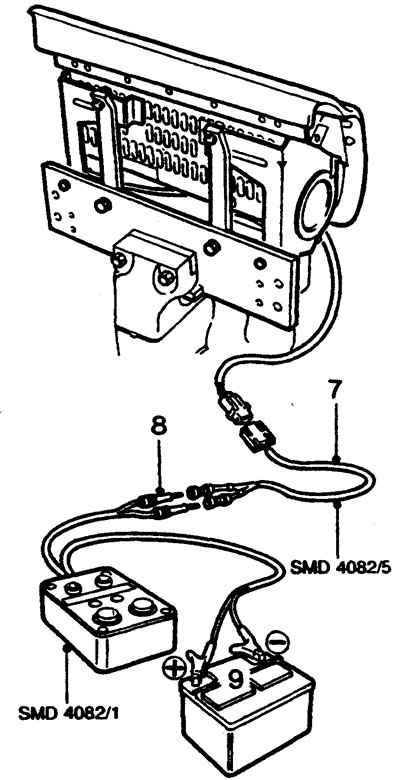

8. Свържете снопа кабели към оборудването за бластиране.
9. Свържете захранването към оборудването за бластиране.
Внимание: Персоналът трябва да е на разстояние най-малко 15 метра от въздушната възглавница.

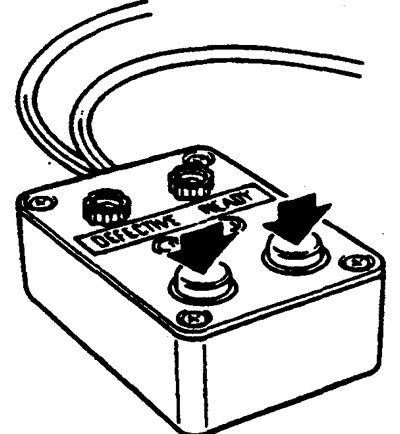

10. Натиснете и двата бутона на детонационното оборудване.
11. Не се доближавайте до модула с възглавници в продължение на 30 минути.
12. Сложете защитни ръкавици и маска, извадете модула на възглавницата и го поставете в найлонов плик.
13. Избършете устройството със суха кърпа.
14. Преместете чантата с възглавницата на проветриво място.
