Кутия с предпазители (в купето) (Discovery 1)

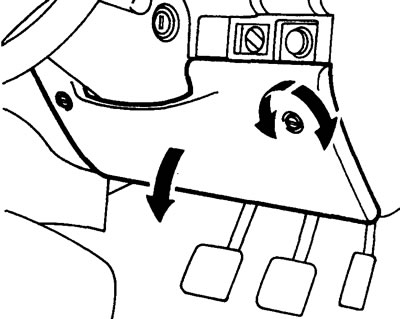

Кутията с предпазители се намира под кормилната колона зад облицовъчния панел. Блокът съдържа три отделни единици: A (главен блок), В (допълнителни 2) и С (допълнителен 1). Капакът на кутията с предпазители съдържа маркировки, указващи защитените вериги, номинала на предпазителя и неговото местоположение. Капакът се сваля след развиване на закрепващите винтове.

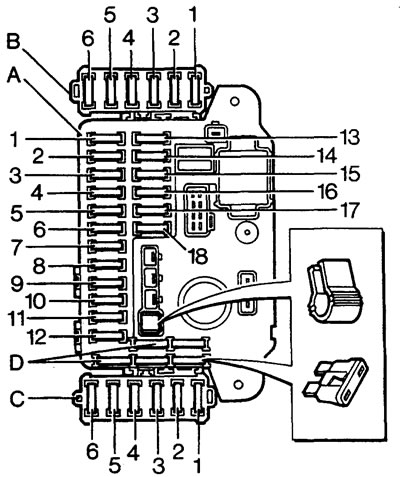

Главен блок А: 1 - стоп светлини и пътепоказатели, 2 - лява странична светлина, 3 - радио, 4 - дясна дълга светлина, 5 - лява дълга светлина, 6 - запалка, 7 - въздушна възглавница, 8 - дясна странична светлина, 9 - задни фарове за мъгла, 10 - дясна къса светлина, 11 - лява къса светлина, 12 - многофункционален блок, 13 - запалване (захранване), 14 - арматурно табло и светлини за заден ход, 15 - климатик и електрически стъкла, 16 - предна шайба и чистачка, 17 - стартер и подгревни свещи, 18 - задна шайба и чистачка, задвижване на огледалото и круиз контрол.



Допълнителен блок Б: 1 - задвижване на предния прозорец, 2 - задвижване на задния прозорец, 3 - антиблокираща система, 4 - централно заключване, 5 - задвижване на люка, 6 - светлинни сигнали на ремаркето.

(Статията е базирана на информация от уебсайта: lrman.ru)

Допълнителен блок C: 1 - система против кражба, 2 - устройство за измиване на фарове, 3 - управление на двигателя, 4 - антиблокираща система, 5 - система против кражба, 6 - заден климатик, отопление.

D - резервни предпазители (5 броя).
