Резервоар за гориво (нова система за улавяне на горивни пари) (Discovery 1)

1-10. Свалете горивната помпа и сензора за ниво на горивото, вижте по-горе.

11. Повдигнете задната част на превозното средство и го подпрете на стойки.

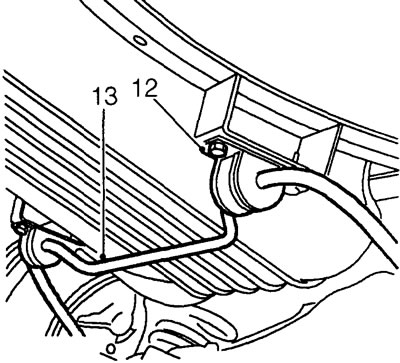

12. Маркирайте позицията на крепежните елементи на стабилизиращата щанга.

13. Завъртете стабилизатора надолу, за да осигурите достъп до резервоара.

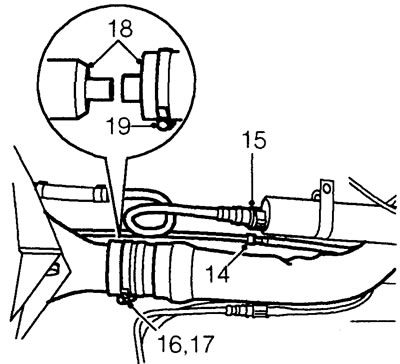

14. Разкачете вентилационната тръба от сензора за налягане на горивото.

15. Разкачете маркуча на сепаратора на горивните пари.

16. Свалете капачката на болта на скобата на маркуча на гърловината за пълнене.

17. Разхлабете скобата на маркуча на гърловината за пълнене.

18. Свалете маркуча на гърловината за пълнене заедно с маркуча за вътрешна вентилация на резервоара.

19. Свалете и изхвърлете скобата на маркуча.



20. Развийте закрепващите елементи на десния ремък на резервоара към рамката.



21. Развийте 4-те гайки и болта, закрепващи скобата на резервоара.

22. Свалете скобата на резервоара.

23. Повдигнете десния ръб на резервоара нагоре и го извадете от рамката.

Допълнителни операции се извършват при необходимост.

24. Отстранете маркуча от сензора за налягане на горивото.

25. Разкачете маркуча от трите скоби на резервоара.

26. Монтажът се извършва в обратен ред.
