Съдържание: Премахване ⇩ Инсталация ⇩
Горивната помпа и сензорът за ниво са монтирани в резервоара за гориво; сензор за налягане е монтиран на горния фланец на помпата, който не може да бъде свален от помпата. Достъпът до помпата е през люк в пода на товарното отделение.
Внимание: Спазвайте мерките за пожарна безопасност. Преди да разкачите крепежните елементи, почистете ги от замърсявания.
Премахване
1. Освободете остатъчното налягане на горивото.
2. Изключете батерията.
3. Ако резервоарът е пълен, източете поне 9 литра гориво.

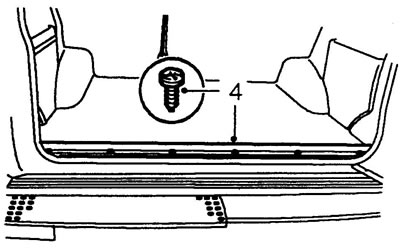

4. Развийте 6-те винта, закрепващи облицовката на задната врата, и я свалете.
5. Свалете десния страничен панел на багажното отделение, вижте. "Тяло".
6. Отстранете постелката и шумоизолацията, за да получите достъп до люка.

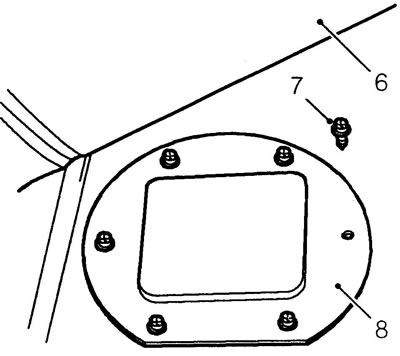

7. Развийте 6-те винта за монтаж на люка
8. Отстранете люка.

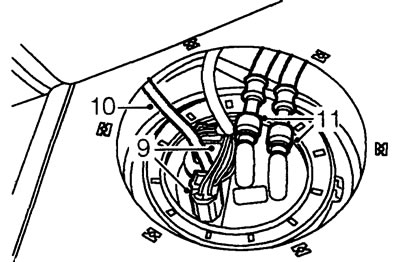

9. Разкачете конекторите на горивната помпа и сензора за налягане на горивото.
10. Свалете вентилационния маркуч от сензора за налягане на горивото.
11. Маркирайте точките на свързване на горивните маркучи, натиснете черните ключалки на конектора на маркуча и разкачете конектора.

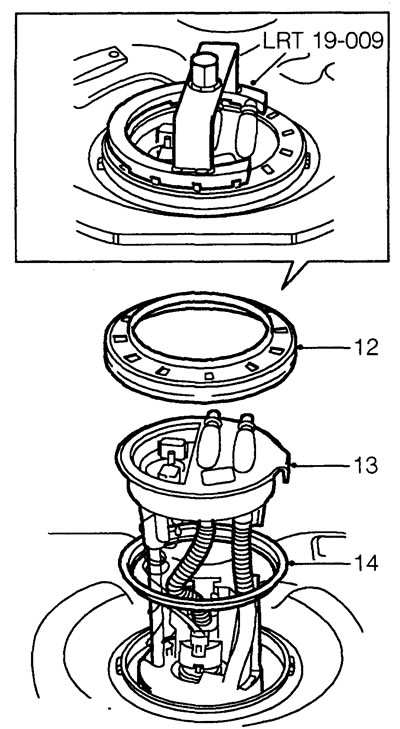

12. С помощта на ключа LRT-19-009 развийте заключващия пръстен.
13. Извадете помпата, като използвате специалните халки. Не използвайте фитинги за горивопроводи за повдигане.
14. Отстранете и изхвърлете уплътненията.
Инсталация
15. Поставете ново уплътнение на гърловината на резервоара за гориво.
16. Спуснете помпата в резервоара, така че езичето на горния фланец да влезе в отвора на гърлото.
17. Монтирайте задържащия пръстен и го затегнете с въртящ момент от 35 Nm.
18. Монтирайте отново свалените части.
