Горивна помпа за високо налягане (Range Rover 3)

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

Демонтаж

1. Откачете отрицателния полюс на акумулатора.

ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими и могат да бъдат токсични и експлозивни в затворено пространство. Когато работите с гориво, трябва да имате под ръка пожарогасител тип пяна, въглероден диоксид (CO), газ или прах.

2. Отстранете топлообменника за рециркулация на отработените газове (EGR).

СИСТЕМИ ЗА КОНТРОЛ НА ЕМИСИИТЕ - Td6, РЕМОНТ, Охладител за рециркулация на отработените газове (EGR).

3. Свалете уплътненията на всмукателния колектор.

ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: двигател Td6, РЕМОНТ, Гарнитури на всмукателния колектор.

4. Развийте скобата и откачете горния маркуч от тръбата на охладителната система.

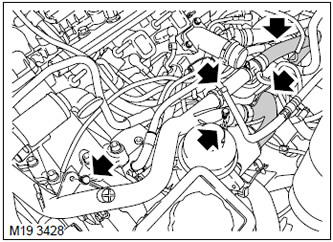

5. Развийте скобите и откачете маркучите на нагревателя и топлообменника за охлаждане на трансмисионното масло от разпределителната тръба.


6. Освободете горивната тръба от нейното закрепване към разпределителната тръба на охладителната система.

7. Отстранете 2-та болта, закрепващи разпределителната тръба на охладителната система.

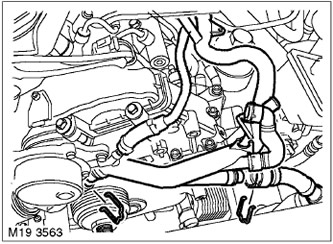

8. Разхлабете скобата и откачете вакуумния маркуч от вакуумната помпа.

ВНИМАНИЕ: Винаги запушвайте фитингите и отворите, за да предпазите системата от замърсяване.

9. Развийте скобата и откачете маркуча на разширителния резервоар от разпределителната тръба на охладителната система.

10. Развийте скобата и откачете разпределителната тръба от корпуса на термостата.

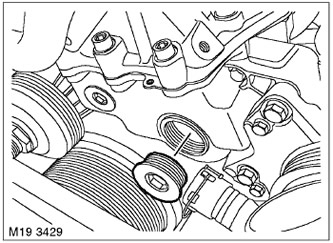

11. Развийте тапата на монтажния прозорец в капака на синхронизацията и изхвърлете уплътнението.

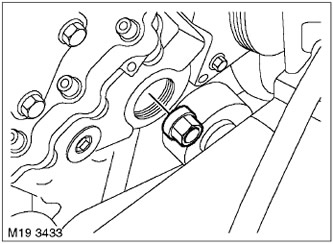

12. Развийте гайката, закрепваща задвижващото зъбно колело на горивната помпа.

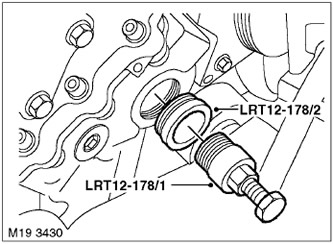

13. Завийте дорника LRT-12-178/2 в капака на синхронизацията.

14. Монтирайте издърпвача LRT-12-178/1 на зъбното колело на горивната помпа и като затегнете централния болт на издърпвача, свалете зъбното колело.

ВНИМАНИЕ: Не отстранявайте теглича от зъбното колело, докато горивната помпа не е монтирана.

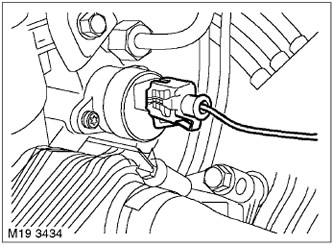

15. Изключете конектора от горивната помпа. ВНИМАНИЕ: Строго е забранено да изключвате конектора от горивната помпа при включено запалване.
16. Поставете парцал под горивната помпа, за да уловите изтичащото гориво.

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте масло или течност да влизат в контакт с генератора.

17. Покрийте генератора, за да предотвратите контакт на работна течност с него.

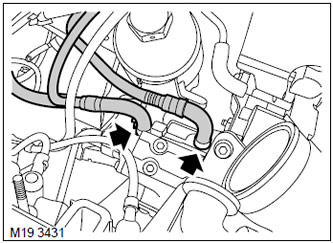

18. Развийте 2-те скоби и откачете маркучите за гориво от помпата.

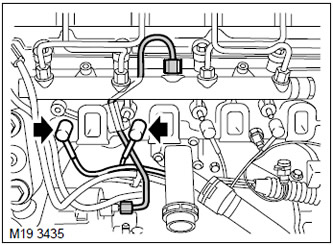

19. Разхлабете 2-те гайки и отстранете тръбата за гориво с високо налягане. Отстранете опорната втулка на тръбата.

ВНИМАНИЕ: Винаги запушвайте фитингите и отворите, за да предпазите системата от замърсяване.

20. Разкачете капачките от подгревните свещи на 1-ви и 2-ри цилиндър и ги отдалечете от горивната помпа.

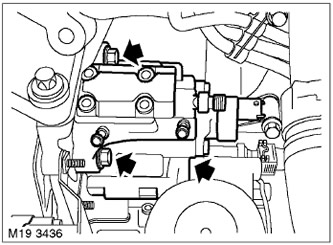

21. Развийте 3-те гайки, освободете и извадете горивната помпа. Изхвърлете уплътнението.

Сглобяване

1. Избършете горивната помпа и свързващите повърхности.

2. Поставете ново уплътнение на горивната помпа.

3. Поставете отново горивната помпа и затегнете монтажните гайки. Момент на затягане 24 Nm.

4. Поставете капачките на подгревните свещи.

5. Почистете фитингите за високо налягане.


6. Монтирайте тръбата за гориво с високо налягане и опорната втулка, затегнете гайката на тръбата. Момент на затягане 20 Nm.

7. Свържете маркучите за гориво към помпата и затегнете скобите.

8. Свържете конектора към помпата.

9. Отстранете дорника LRT-12-178/2 и изтеглящото устройство LRT-12-178/1.

10. Завийте монтажната гайка на зъбното колело на горивната помпа и я затегнете. Момент на затягане 65 Nm.

11. Почистете тапата на монтажния отвор.

12. Поставете отново щепсела и го затегнете. Момент на затягане 30 Nm.

13. Избършете корпуса на термостата и разпределителната тръба на охладителната система.

14. Монтирайте разпределителната тръба на охладителната система, завийте болтовете и ги затегнете с въртящ момент от 10 Nm.

15. Свържете маркучите към разпределителната тръба и ги закрепете със скоба.

16. Свържете горния маркуч към дюзата и го закрепете със скоба.

17. Закрепете горивната тръба към скобата на разпределителната тръба на охладителната система.

18. Прикрепете маркуча към вакуумната помпа и го закрепете със скоба.

19. Поставете уплътненията на всмукателния колектор.

ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: двигател Td6, РЕМОНТ, Гарнитури на всмукателния колектор.

20. Монтирайте топлообменника за рециркулация на отработените газове (EGR).

СИСТЕМИ ЗА КОНТРОЛ НА ЕМИСИИТЕ - Td6, РЕМОНТ, Охладител за рециркулация на отработените газове (EGR).

21. Свържете отрицателния полюс на акумулатора.
