Съдържание: Демонтаж ⇩ Сглобяване ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Откачете отрицателния полюс на акумулатора.
ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими и могат да бъдат токсични и експлозивни в затворено пространство. Когато работите с гориво, трябва да имате под ръка пожарогасител тип пяна, въглероден диоксид (CO), газ или прах.
2. Отстранете 2-та болта, закрепващи въздушната тръба към топлообменника за охлаждане на горивото.
3. Развийте 2-те болта, закрепващи въздушната тръба на топлообменника за охлаждане на горивото към горната напречна греда на рамката на радиатора.
4. Отстранете въздушната тръба на топлообменника за охлаждане на горивото, за да осигурите допълнителен достъп.
5. Свалете всмукателния колектор.
ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: двигател Td6, РЕМОНТ, Гарнитури на всмукателния колектор.

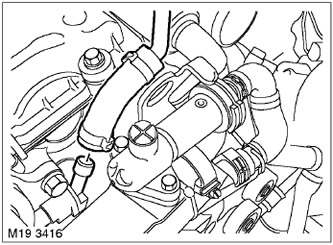

6. Разхлабете скобата и откачете вакуумния маркуч от вакуумната помпа, изхвърлете скобата.
(Оригинална статия на уеб портала: www.LRman.ru)
7. Плъзнете вакуумната тръба настрани за по-лесен достъп.

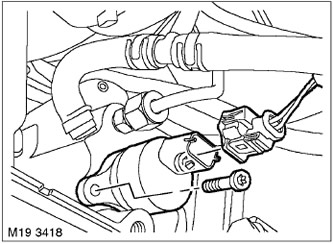

8. Изключете съединителя от регулатора на налягането на горивото.
9. Поставете парцал, за да хванете изтичащото гориво.
ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните системните компоненти, уверете се, че повърхностите в близост до връзките са чисти от мръсотия. Монтирайте тапи в отворите на фитингите и тръбопроводите, за да предотвратите навлизането на мръсотия в системата.
10. Развийте 2-те болта с глави T30 и преместете колана настрани, за да осигурите допълнителен достъп. Внимателно отстранете регулатора на налягането на горивото. Изхвърлете 2 уплътнения.
Сглобяване
1. Избършете регулатора на налягането и свързващите повърхности.
2. Поставете нови уплътнения на регулатора на налягането на горивото.
3. Монтирайте регулатора на налягането и затегнете болтовете с въртящ момент от 10 Nm.
4. Прикрепете маркуча към вакуумната помпа и го закрепете с нова скоба.
5. Свържете конектора към горивната помпа.
6. Поставете уплътненията на всмукателния колектор.
ИЗПУСКАТЕЛЕН КОЛЕКТОР И ИЗПУСКАТЕЛНА СИСТЕМА: двигател Td6, РЕМОНТ, Гарнитури на всмукателния колектор.
7. Инсталирайте въздушния тръбопровод и закрепете топлообменника.
8. Прикрепете въздушната тръба на топлообменника към горната напречна греда на рамката на радиатора и затегнете болтовете. Момент на затягане 3 Nm.
9. Свържете отрицателния полюс на акумулатора.
