Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Откачете отрицателния полюс на акумулатора.
2. Отстранете 10-те винта, закрепващи капака на инсталационната кутия, и свалете капака.

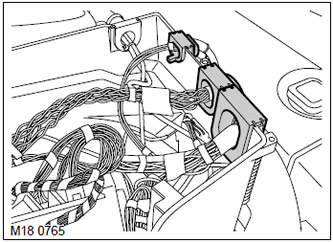

3. Отстранете уплътненията за кабелните снопове от монтажната кутия.

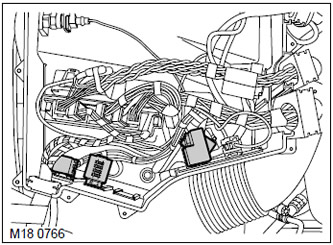

4. Разкачете опората на блока за управление на подгревните свещи от монтажната кутия.
5. Отстранете кутията с предпазители и релета от монтажната кутия.

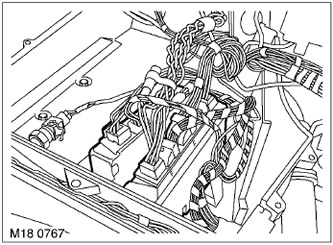

6. Отстранете модула за управление на двигателя (ECM) и блока за управление на трансмисията (ECU) от монтажната кутия.

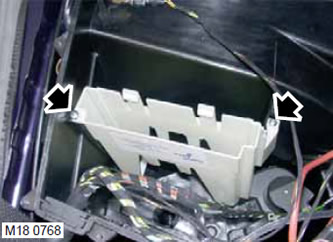

7. Свалете 2 болта на скобата на модула за управление на двигателя (ECM) и свалете скобата.

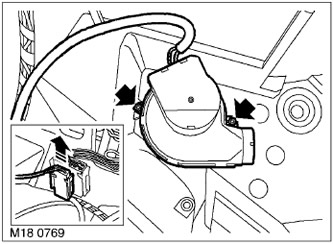

8. Изключете електрическия конектор на вентилатора и го извадете от стойката на корпуса на вентилатора.
9. Развийте двата винта, закрепващи вентилатора към монтажната кутия, и отстранете вентилатора.
Сглобяване
1. Инсталирайте вентилатора и го закрепете с винтове.
2. Инсталирайте снопа на вентилатора в скобата и свържете конектора.
3. Инсталирайте скобата на модула за управление на двигателя (ECM) и я закрепете с винтове.
4. Инсталирайте модула за управление на двигателя (ECM) и блока за управление на трансмисията (ECU) в монтажната кутия.
5. Инсталирайте релето и кутията с предпазители в монтажната кутия.
6. Монтирайте блока за управление на подгревните свещи в монтажната кутия.
7. Инсталирайте уплътненията за преминаване на кабелния сноп върху съединителната кутия.
8. Поставете капака на монтажната кутия, завийте винтовете и ги затегнете с въртящ момент от 2 Nm.
9. Свържете отрицателния полюс на акумулатора.
