Дюза (Range Rover 3)

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

Демонтаж

1. Откачете отрицателния полюс на акумулатора.

ПРЕДУПРЕЖДЕНИЕ: Горивните пари са силно запалими и могат да бъдат токсични и експлозивни в затворено пространство. Когато работите с гориво, трябва да имате под ръка пожарогасител тип пяна, въглероден диоксид (CO).;), газ или прах.

2. Отстранете тръбите за високо налягане от инжекторите.

СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Td6:, РЕМОНТ, Тръби за високо налягане.

3. Отстранете филтърния елемент на въздушния филтър.

СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Td6:, РЕМОНТ, Филтърен елемент на въздушния филтър.

4. Отстранете звукоизолиращата подложка.

ПРЕДУПРЕЖДЕНИЕ: Преди да разкачите или отстраните системните компоненти, уверете се, че повърхностите в близост до връзките са чисти от мръсотия. Монтирайте тапи в отворите на фитингите и тръбопроводите, за да предотвратите навлизането на мръсотия в системата.

5. Разкачете накладките от горивните инжектори.



6. Развийте 3-те болта и преместете контролния сноп на инжектора настрани.

Източникът на статията се намира на уебсайта: LRman.ru

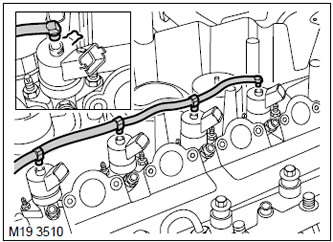

7. Развийте скобите и отстранете маркучите за връщане на гориво от инжекторите.

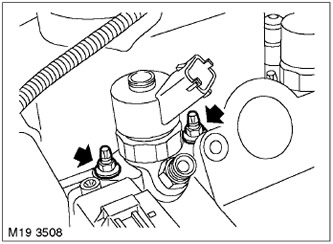

8. Развийте 2-те гайки, закрепващи инжектора.

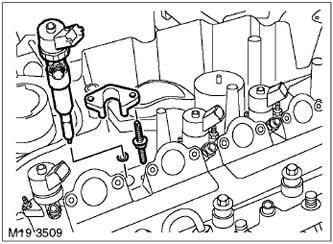

9. Като използвате гнездо Torx, завъртете монтажните шпилки на инжектора обратно на часовниковата стрелка и извадете инжектора.



10. Отстранете дюзата с притискащото краче и изхвърлете уплътнителната шайба.

Сглобяване

1. Почистете инжекторите и техните гнезда в главата на цилиндъра.

2. Затегнете шпилките за закрепване на инжектора. Момент на затягане 10 Nm.

3. Монтирайте дюзата с нова уплътнителна шайба и притискащо краче.

4. Затегнете равномерно монтажните гайки на инжектора. Момент на затягане 10 Nm.

5. Уверете се, че местата, където са свързани дренажните маркучи за връщане на гориво, са чисти.

6. Поставете нови уплътнения на връщащите маркучи, освободете скобите и монтирайте маркучите върху дюзите.

7. Поставете контролния сноп на инжектора и затегнете закрепващите болтове. Момент на затягане 2 Nm.

8. Свържете конекторите към инжекторите.

9. Инсталирайте тръби за високо налягане.

СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Td6:, РЕМОНТ, Тръби за високо налягане.

10. Поставете отново звукоизолиращата подложка.

11. Монтирайте филтърния елемент на въздушния филтър.

СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Td6:, РЕМОНТ, Филтърен елемент на въздушния филтър.

12. Свържете отрицателния полюс на акумулатора.

13. За да стартирате системата за управление на инжектора, използвайте устройството TestBook/T4.
