Стъкло на задния страничен прозорец (Freelander 2)

Премахване

1. Свалете задния страничен панел. Обърнете се към процедурата: Заден страничен облицовъчен панел (501-05 Облицовка, премахване и инсталиране).

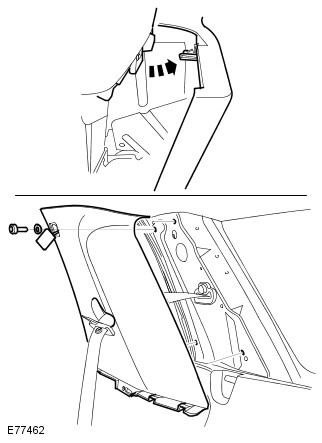

2. Свалете облицовъчния панел на С-колоната. Момент на затягане: 3 Nm

ПРЕДУПРЕЖДЕНИЕ: Използвайте нов болт.

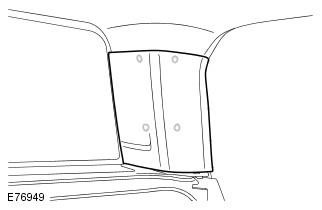

3. Отстранете декоративния панел на колоната "D".



4. Свалете лайстната на задния страничен панел на тялото. Обърнете се към процедура: Лайсна на страничния панел на задната част на каросерията (501-08 Външна облицовка, премахване и инсталиране).

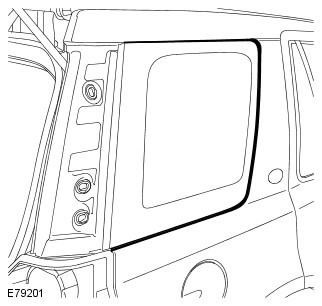

5. Отрежете уплътнителя от задното странично стъкло.

• Прокарайте тел за остъкляване през цялото стъкло.
• Издърпайте телта за остъкляване през уплътнителя на предното стъкло и в автомобила.

7. Използвайте тел за остъкляване, за да отрежете уплътнителя.

ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици и очила.

ВНИМАНИЕ: За да избегнете повреда, защитете боята наоколо.

Монтиране

1. Нанесете грунд за ецване върху целия открит метал.

2. Нанесете грунд върху грунда за ецване.

3. Нанесете грунд за стъкло върху повърхността на уплътнителя на задното странично стъкло и го оставете да втвърди.

4. Нанесете активираща смес върху стария уплътнител на задното странично стъкло и го оставете да втвърди.

5. Поставете скосения връх върху патрона за уплътняване, отстранете капачката, изтръскайте всички твърди частици и поставете патрона върху пистолета за уплътнение.

6. Регулирайте дюзата така, че да се получи перла от уплътнител с правилен триъгълник в напречно сечение, с основа 8 mm и височина 12 mm.

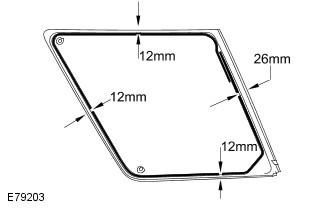

7. Нанесете непрекъсната топка уплътнител върху стъклото.

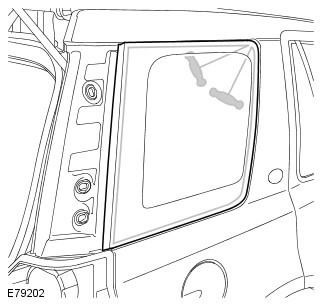

8. Поставете стъклото с помощ.

9. Приложете лек натиск върху стъклото на прозореца, за да го притиснете към уплътнителя.

10. Закрепете стъклото на задния страничен прозорец на място с помощта на лента.

11. Проверете плътността на връзката, нанесете допълнителен уплътнител, ако е необходимо. Ако за тестване се използва вода, не тествайте, докато уплътнителят не е изсъхнал. Насочете струя вода към стъклото и проверете за течове. Маркирайте мястото на течовете. Изсушете стъклото и уплътнителя, след което нанесете допълнителен уплътнител.


12. Монтирайте лайстната на задния страничен панел на тялото. Обърнете се към процедура: Лайсна на страничния панел на задната част на каросерията (501-08 Външна облицовка, премахване и инсталиране).

13. Инсталирайте декоративния панел на С-колоната.

ПРЕДУПРЕЖДЕНИЕ: Използвайте нов болт.

14. Инсталирайте декоративния панел на D-колоната.

15. Инсталирайте задния страничен тапицерски панел. Обърнете се към процедурата: Заден страничен облицовъчен панел (501-05 Облицовка, премахване и инсталиране).
