Поддръжка на контролен панел (Range Rover 3)

Съдържание: Демонтаж ⇩ Сглобяване ⇩

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

ЗАБЕЛЕЖКА: Когато премахвате опората на контролния панел, маркирайте местата за прокарване на кабела.

Това ще ви помогне да насочите и инсталирате правилно кабелите, когато монтирате стойката на автомобила.

Демонтаж

1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.

ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).

2. Свалете централната конзола.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Централна конзола.

3. Свалете въздушната възглавница за пътника.

За да се ЗАПАЗИ СИСТЕМА ЗА ВОДАЧА И ПЪТНИЦИТЕ, РЕМОНТНИ РАБОТИ, Модул въздушни възглавници - предни пътник.

4. Свалете контролния панел на въздушното окачване.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Табло - въздушно окачване.

5. Отстранете долните панели на контролния панел.

АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Страничен панел - централна конзола.

6. Отстранете модула на касетата и CD плейъра.

НАВИГАЦИЯ И РАЗВЛЕЧИТЕЛНА СИСТЕМА, РЕМОНТ, Касетофон/CD плейър.

7. Свалете арматурното табло.

ИНСТРУМЕНТИ, РЕМОНТ, Табло.

8. Освободете и свалете долната облицовка на арматурното табло.

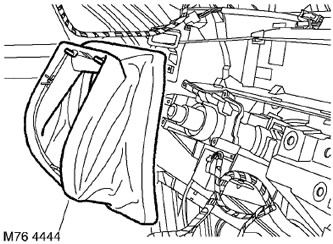

9. Освободете и отстранете горния корпус на кормилната колона.

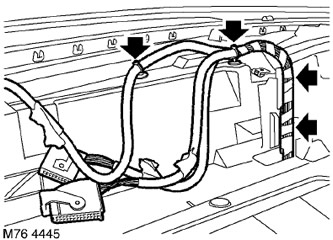

10. Освободете 4-те скоби, закрепващи кабелния сноп на арматурното табло към опората.

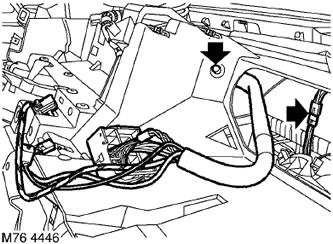

11. Освободете фиксатора на колана на касетата и CD плейъра.

12. Отстранете съединителния блок на соларния сензор.

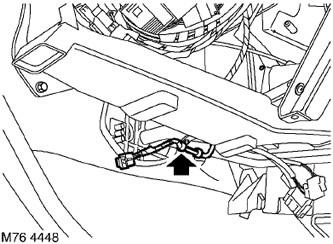

13. Освободете задържащата скоба за кабелния сноп надолу от страната на водача.

14. Маркирайте позицията на колана за последващо сглобяване.

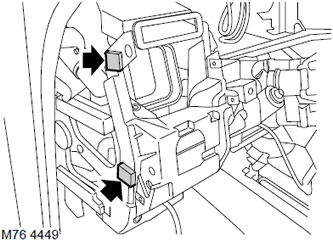

15. Маркирайте позицията на лентата от пяна в краищата на опората за последващо сглобяване и отстранете лентата.

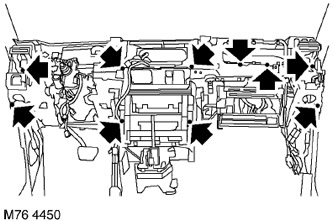

16. Отстранете 10-те винта Torx, закрепващи опората на арматурното табло, и отстранете опората от автомобила.

ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други системни компоненти, не трябва да се извършва допълнително разглобяване.

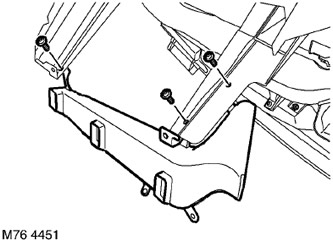

17. Отстранете 3-те Torx винта, закрепващи долния въздуховод от страната на водача, и отстранете въздуховода.

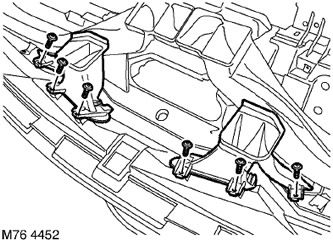

18. Отстранете 3-те винта Torx, закрепващи левия въздуховод за издухване на стъкло, и отстранете въздуховода.

19. Отстранете 3-те винта Torx, закрепващи десния въздуховод за издухване на стъкло, и отстранете въздуховода.

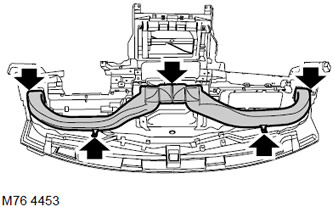

20. Отстранете 3-те винта Torx, закрепващи въздуховода, подаващ въздух на нивото на лицето на шофьора, и отстранете въздуховода.

21. Отстранете 2-та останали винта Torx, закрепващи въздуховода, подаващ въздух на нивото на лицето на пътника, и отстранете въздуховода.

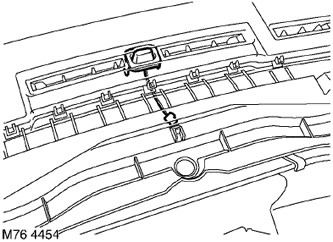

22. Освободете скобите и отстранете соларния сензор.

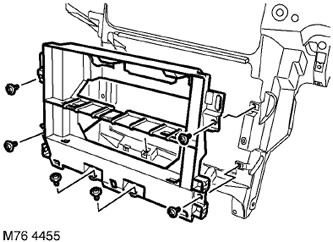

23. Отстранете 6-те винта Torx, закрепващи скобата на контролния модул на нагревателя, и отстранете скобата.

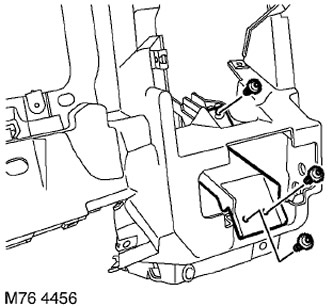

24. Отстранете 3-те винта Torx, закрепващи държача за бутилка, и отстранете държача.

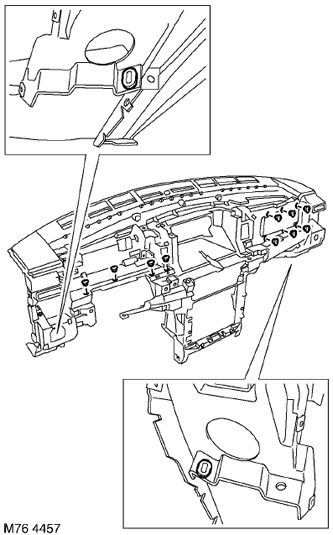

25. Отстранете 4-те долни фиксиращи вложки на тапицерията на арматурното табло.

26. Развийте 6-те пластмасови гайки, закрепващи капака на въздушната възглавница за пътника.

27. Отстранете 2-те фиксиращи вложки на страничните облицовки.

28. Отстранете 64-те бързо освобождаващи се гайки от опората.

Сглобяване

1. Поставете бързо освобождаващите се гайки на опората.

2. Инсталирайте фиксиращите вложки на страничната облицовка.

3. Поставете гайките на капака на въздушната възглавница.

4. Монтирайте фиксаторите на тапицерията на арматурното табло.

5. Поставете държача за бутилка и го закрепете с винтове.

6. Инсталирайте скобата на контролния блок на нагревателя и я закрепете с винтове.

7. Инсталирайте сензора за слънчева светлина.

8. Монтирайте и завинтете въздуховодите на нивото на лицето.

9. Инсталирайте каналите за обезпотяване на предното стъкло и ги закрепете с винтове.

10. Монтирайте долните въздуховоди и ги закрепете с винтове.

11. С помощта на асистент инсталирайте опората на контролния панел. Уверете се, че кабелните снопове са прокарани правилно и че опората е поставена правилно към преградата на двигателното отделение.

12. Инсталирайте и затегнете монтажните винтове на опората на контролния панел.

13. Монтирайте лентите от пяна върху опората.

14. Инсталирайте фиксатора, закрепващ кабелния сноп към долния въздуховод.

15. Инсталирайте фиксатора на кабела на касетофона/CD плейъра.

16. Свържете конектора на соларния сензор.

17. Инсталирайте фиксатора на кабелния сноп на арматурното табло.

18. Инсталирайте и закрепете горния корпус на кормилната колона.

19. Монтирайте долната облицовка на арматурното табло.

20. Инсталирайте арматурното табло.
