Демонтаж
1. Отстранете горната облицовка на контролния панел
ВЪТРЕШНИ ЧАСТИ ЗА АВТОМОБИЛ, РЕМОНТ, Горна облицовка на таблото - от страната на водача.
2. Отстранете долната облицовка на контролния панел.
ВЪТРЕШНИ ЧАСТИ ЗА АВТОМОБИЛ, РЕМОНТ, Долна облицовка на таблото - от страната на пътника.
3. Отстранете 2-та Torx винта, закрепващи жабката към дъното на контролния панел.
4. Отворете жабката.
5. Отстранете 5-те Torx винта, закрепващи жабката.

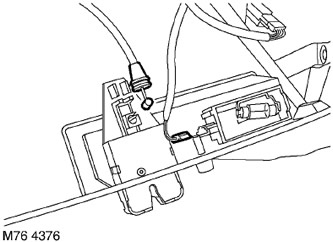

6. Изключете съединителния блок от светлината на жабката.
7. Изключете кабела от ключалката на жабката.
8. Ако е монтиран на автомобила: Отстранете 2-та винта Torx, закрепващи CD чейнджъра към жабката.

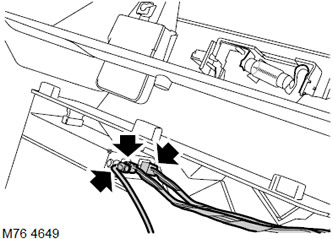

9. Ако е инсталиран на превозно средство: Извадете CD чейнджъра от жабката и разкачете кабелния терминал и двата съединителни блока. Отстранете CD чейнджъра.
10. Отстранете модула на жабката.
ЗАБЕЛЕЖКА: Не разглобявайте допълнително, ако даден компонент е премахнат само за улеснен достъп.
11. Отстранете инструмента за отстраняване на предпазители.
12. Отстранете щипките от жабката.
13. Отстранете капака на блока с предпазители.
14. Отстранете капака на подсветката.
15. Извийте 2 винта за закрепване на ключалката към жабката.
16. Отстранете заключващата плоча и ключалката от жабката.
Сглобяване
1. Подравнете ключалката и плочата с жабката, фиксирайте с винтове.
2. Инсталирайте куполната светлина върху жабката.
3. Сменете капака на кутията с предпазители.
4. Монтирайте щипките в жабката.
5. Инсталирайте инструмента за отстраняване на предпазители.
6. Поставете жабката на контролния панел.
7. Ако е монтиран на автомобила: Поставете CD чейнджъра в жабката и свържете кабелния терминал и съединителните ленти.
8. Ако е монтиран на автомобил: Инсталирайте CD чейнджър и го закрепете с винтове Torx.
9. Свържете проводника към ключалката на жабката.
10. Прикрепете блока към подсветката.
11. Фиксирайте жабката с винтове.
12. Затворете жабката.
13. Сменете облицовката на долния контролен панел.
ВЪТРЕШНИ ЧАСТИ ЗА АВТОМОБИЛ, РЕМОНТ, Долна облицовка на таблото - от страната на пътника.
14. Сменете горната облицовка.
ВЪТРЕШНИ ЧАСТИ ЗА АВТОМОБИЛ, РЕМОНТ, Горна облицовка на таблото - от страната на водача.
