Съдържание: Демонтаж ⇩ Сглобяване ⇩
Тази процедура показва как да премахнете контролния панел, за да получите достъп за друга работа. Контролният панел се освобождава от страната на пътника и се премества настрани, което позволява достъп. Това оставя основните кабелни снопове прикрепени към контролния панел.
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Спазвайте всички правила за безопасност при работа с пасивни системи за безопасност.
ОБЩА ИНФОРМАЦИЯ, Мерки за безопасност при работа със системата на въздушните възглавници (SRS).
2. Източете охлаждащата течност от охладителната система.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, НАСТРОЙКИ И ПОДДРЪЖКА, Източване на охлаждащата течност, промиване и пълнене на системата.
3. Изпразнете климатичната система и съберете хладилния агент.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
4. Отстранете кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
5. Свалете предните седалки.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
6. Отстранете блока за управление на нагревателя.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Управление - нагревател (електронен блок за управление) (ECU).
7. Свалете контролния панел на въздушното окачване.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Табло - въздушно окачване.
8. Свалете модула на лоста на ръчната спирачка.
СПИРАЧНА СИСТЕМА, РЕМОНТ, Монтаж на лоста - ръчна спирачка.
9. Свалете долните панели на контролния панел.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Страничен панел - централна конзола.
10. Освободете и отстранете въздуховодите на модула HEVAC.
11. За превозни средства с ляв волан: Отстранете лявата поставка за крака на водача.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Опорна рама - ляв волан.
12. Монтирайте долната облицовка на колона "А".
ДЕТАЙЛИ ЗА ИНТЕРИОР НА АВТОМОБИЛ, РЕМОНТНА ДЕЯТНОСТ, Облицовка - "А" колона - долна.
13. Отстранете горните капаци на колоните "A".
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовки - "А" колона - горна.
14. Отстранете горната облицовка на контролния панел от страната на водача.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Горна облицовка на табло - шофьорска.
15. Отстранете горната облицовка на контролния панел от страната на пътника.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Горна облицовка на контролния панел - страна на пътника.
16. Свалете селектора на автоматичната скоростна кутия.
АВТОМАТИЧНА СКОРОСТНА КОРОБКА - GM 5L40-E, РЕМОНТ, Селекторен Лост - Селектор на Скорости.
17. Развийте 4-те гайки, закрепващи опората на селектора, свалете опората на селектора.
18. Покрийте стърчащите части, за да предотвратите повреда на контролния панел по време на отстраняване.

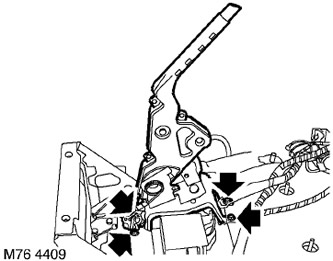

19. Отстранете 4-те винта, закрепващи скобата на ръчната спирачка към тялото, и свалете скобата.

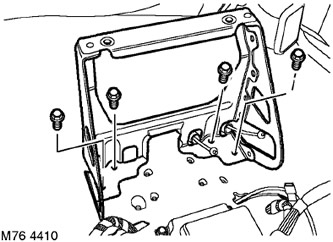

20. Отстранете 4-те винта, закрепващи опората на централната конзола към тялото, и отстранете опората.
21. След като маркирате фиксираната позиция, отстранете винта Torx на скобата, свързваща долния и междинния кормилен вал на кормилната колона
22. Развийте 2-те гайки, закрепващи опората на кормилния вал, отделете опората от тялото и разкачете кормилните валове.

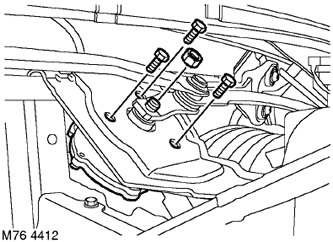

23. След като отбележите фиксираното положение, развийте гайката и изключете пръта от двигателя на чистачките.
24. Отстранете 3-те винта, закрепващи задвижването на чистачките на предното стъкло, отстранете задвижването с електрическия мотор и го преместете настрани за достъп.

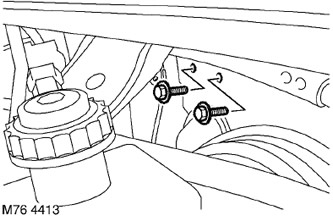

25. Отстранете 2-та винта, закрепващи контролния панел към преградата на двигателното отделение.

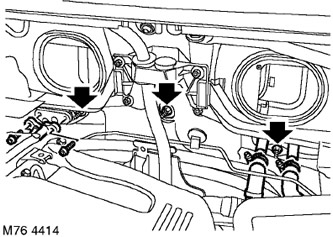

26. Отстранете 2-те шестограмни винта, закрепващи тръбите на климатика към преградата, разкачете тръбите, отстранете и изхвърлете О-пръстените.
ПРЕДУПРЕЖДЕНИЕ: Незабавно затворете всички отвори, за да предотвратите навлизането на мръсотия и влага в системата.
27. Инсталирайте контейнер за събиране на изтичаща охлаждаща течност.
28. Разхлабете скобите и отстранете маркучите на нагревателната система от свързващата плоча на преградата на тялото.
29. Развийте 3-те гайки, закрепващи модула на нагревателя към преградата.

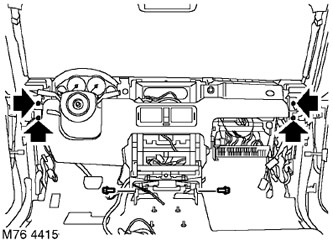

30. Отстранете 4-те гайки и 2-те винта, закрепващи контролния панел към тялото.
31. Покрийте долните скоби на контролния панел, за да не повредите пода с мокет.

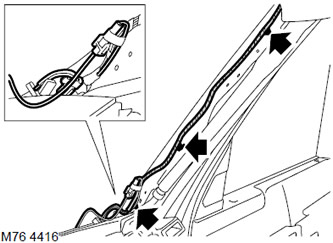

32. Разкачете 2-те съединителни блока и освободете фиксатора на кабелния сноп от колоната "A" близо до долния ръб на предното стъкло. Повторете операцията от другата страна на контролния панел. Залепете разкачените кабели към предното стъкло.
33. Преместете контролния панел достатъчно далеч, за да можете да разкачите съединителните блокове на въздушната възглавница на А-колоната.
34. Само за страната на предния пътник. Освободете 2-те допълнителни ключалки на кабелния сноп на А-колоната.
35. Отстранете електронния блок за управление на трансферната кутия.
РАЗДАТОЧНА КУТИЯ, РЕМОНТ, Електронен блок за управление - раздатъчна кутия.

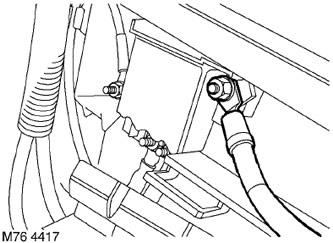

36. Изключете "положителния" кабел от кутията с предпазители под контролния панел.
37. Изключете релето и конектора от кутията с предпазители под контролния панел.
38. Освободете кабелния сноп от преградата и го преместете настрани.

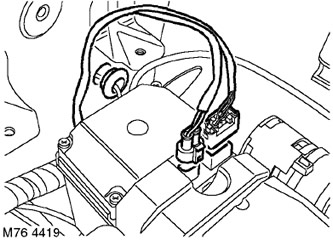

39. Разкачете 2-те съединителя от съединителя на подгревателя на горивото, ако има такъв.
40. Изключете кабела от повторителя на страничните мигачи, освободете вътрешната гумена втулка на крилото и издърпайте кабела.
41. Отстранете двете обшивки на калниците.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Подкалник - преден калник.

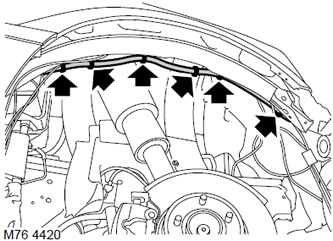

42. Освободете кабелния сноп от скобите на вътрешния калник.
43. Отстранете 10-те шестограмни винта, закрепващи капака на отделението за електроника, и свалете капака.
44. Отстранете 2-та винта, закрепващи отделението за електроника в двигателното отделение и го преместете настрани за достъп.

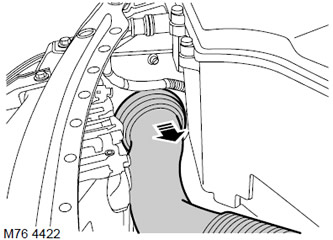

45. Освободете и отстранете тръбата за всмукване на въздух от вътрешното крило.

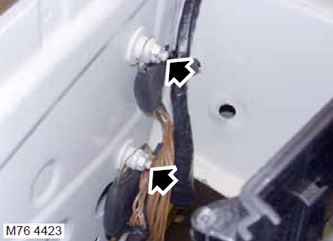

46. Развийте гайките и изключете заземяващите клеми на кабелния сноп.
47. Свалете предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.

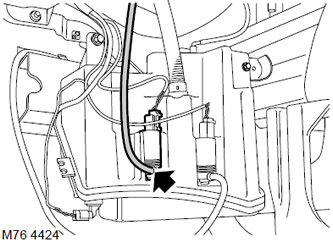

48. Изключете маркуча от помпата за миене на задното стъкло.

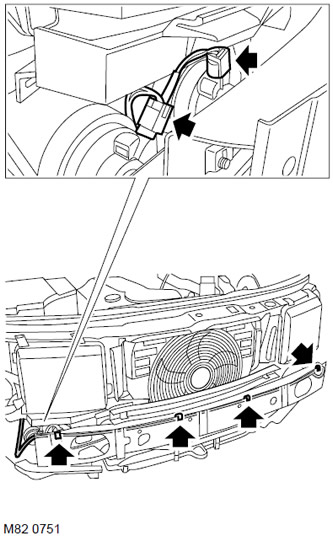

49. Освободете 4-те гъвкави скоби, закрепващи маркуча на шайбата към гредата на бронята и преместете маркуча настрани.
50. Изключете съединителя на клаксона.
51. Свалете мигача.
ОСВЕТЛЕНИЕ, РЕМОНТИ, Предно разход на фенер - габаритный огън и указател на завоя.

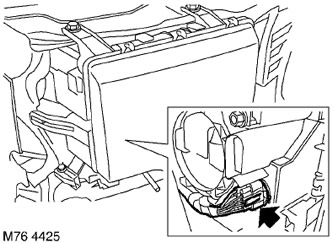

52. Изключете конектора на фаровете.

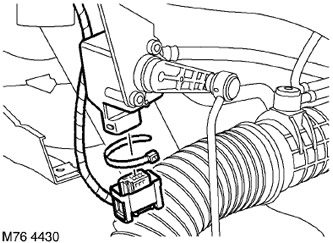

53. Маркирайте позицията на кабелните скоби на сензора за вертикално положение, отстранете скобите и разкачете съединителния блок.

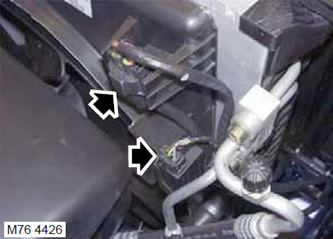

54. Изключете съединителните блокове от радиаторния блок.

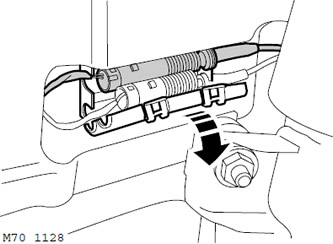

55. Изключете конектора от ABS сензора.

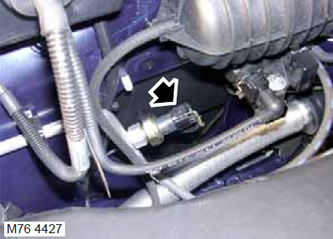

56. Изключете съединителния блок от превключвателя на климатика.

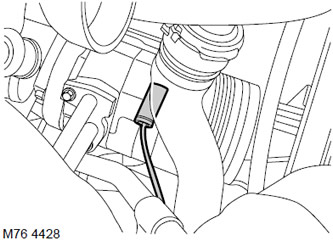

57. Изключете съединителния блок от компресора на климатика.

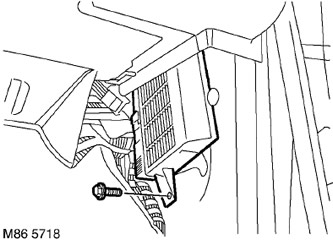

58. Отстранете съединителния блок на сензора за ъгъл на завиване.

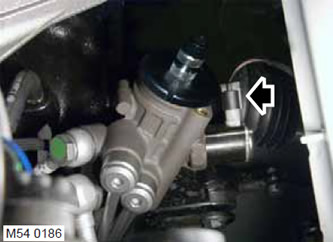

59. Отстранете винта, закрепващ модула за управление на осветлението към колона "А".
60. Плъзнете модула за управление на осветлението настрани.

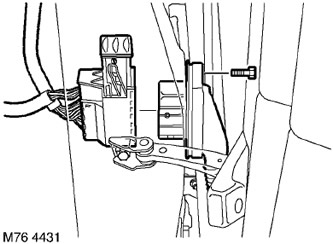

61. Отстранете винта, закрепващ съединителния блок на кабелния сноп на вратата към колона "A" и изключете съединителния блок.

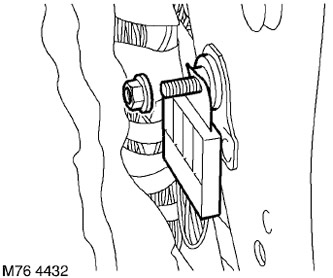

62. Развийте гайката, закрепваща клемата за заземяване към колона "A" и отстранете клемата.

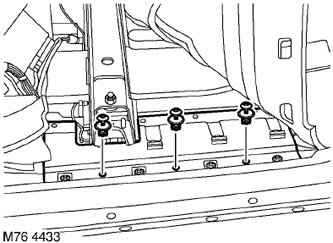

63. Повдигнете килима и отстранете 3-те скоби, закрепващи защитния екран на кабелния сноп към тялото, освободете и отстранете екрана.

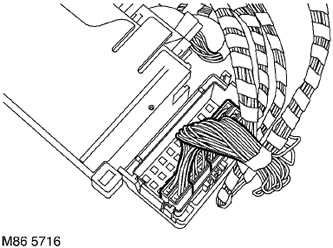

64. Освободете фиксатора на конектора, който закрепва конектора към скобата на блока за управление на тялото (BSU).

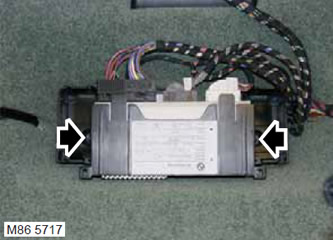

65. Отстранете 2-те гайки и плъзнете контролния компютър на тялото (BCU) настрани.
66. Освободете главния кабелен сноп от канала и поставете килима обратно на място.
67. С помощта на асистент издърпайте колана през преградата на двигателното отделение и завъртете модула на контролния панел за достъп, когато извършвате друга работа.
ВНИМАНИЕ: Проверете дали линиите на изпарителя не са повредени при преместване на контролния панел.
68. Подпрете контролния панел на подходяща стойка, за да предотвратите повреда на подовия килим и декоративните части.
Сглобяване
1. С помощта на асистент позиционирайте кабелните снопове и контролния панел върху преградата на двигателното отделение.
2. Свържете въздушната възглавница и съединителните блокове на А-колоната.
3. Повдигнете килима, поставете кабелния сноп, поставете защитния щит и го закрепете със скоби.
4. Поставете и закрепете килима.
5. Инсталирайте и закрепете компютърната скоба BCU.
6. Инсталирайте и закрепете заземяващата клема на А-колоната.
7. Прикрепете съединителния блок на кабелния сноп на вратата и го закрепете с винт.
8. Инсталирайте и закрепете модула за управление на осветлението.
9. Поставете кабелния сноп, свържете конекторите към конекторите на радиаторния блок, превключвателя на климатика, компресора, ABS сензора и сензора за вертикално положение. Проверете дали кабелът на сензора за позицията на тялото и кабелните скоби са добре закрепени.
10. Свържете блока към конектора на сензора за ъгъл на завиване.
11. Свържете съединителните блокове на клаксона и фара.
12. Задайте предно разход на фенер габаритна светлина и показалеца на завоя.
ОСВЕТЛЕНИЕ, РЕМОНТИ, Предно разход на фенер - габаритный огън и указател на завоя.
13. Свържете маркуча за миене на задното стъкло.
14. Поставете маркуча за миене върху гредата на бронята и го закрепете с гъвкави скоби.
15. Поставете отново предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
16. Монтирайте скобата за електронните модули на място и затегнете закрепващите болтове с въртящ момент от 3 Nm.
17. Поставете капака на отделението за електроника, поставете винтовете с вътрешен шестостен и ги затегнете с въртящ момент от 2 Nm.
18. Прикрепете кабелния сноп към вътрешния калник.
19. Поставете отново и закрепете двете обшивки на калниците.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Подкалник - преден калник.
20. Поставете кабела, монтирайте и закрепете светлината на повторителя на мигача.
21. Поставете кабела, монтирайте и закрепете конекторния блок на нагревателя за течно гориво.
22. Свържете релето към кутията с предпазители под контролния панел.
23. Свържете "положителния" кабел към кутията с предпазители под контролния панел.
24. Инсталирайте електронния блок за управление на трансферната кутия.
РАЗДАТОЧНА КУТИЯ, РЕМОНТ, Електронен блок за управление - раздатъчна кутия.
25. Инсталирайте контролния панел върху преградата на двигателното отделение, затегнете гайките и винтовете и ги затегнете с въртящ момент от 25 Nm.
26. Закрепете кабелния сноп със скоби към колона "А".
27. Завийте гайките, закрепващи модула HEVAC към преградата на двигателното отделение и ги затегнете с въртящ момент от 10 Nm.
28. Свържете маркучите на охладителната система и ги закрепете със скоби.
29. Смажете новите О-пръстени с чисто специално масло и ги монтирайте на тръбопроводите и маркучите.
30. Поставете тръбите на климатика върху преградата, затегнете закрепващите винтове и ги затегнете с въртящ момент от 25 Nm.
31. Завийте винтовете, закрепващи контролния панел към преградата на двигателното отделение и ги затегнете с момент на затягане от 25 Nm.
32. Позиционирайте задвижването на чистачките, поставете винтовете и ги затегнете с въртящ момент от 10 Nm.
33. Прикрепете връзката на чистачките към задвижването, монтирайте гайката и я затегнете с въртящ момент от 25 Nm.
34. Сглобете кормилната колона, монтирайте опората на кормилния вал, затегнете закрепващите гайки и ги затегнете с въртящ момент от 25 Nm.
35. Завийте винта Torx в долната скоба на кормилния вал и го затегнете с въртящ момент от 25 Nm.
36. Инсталирайте опората на централната конзола и затегнете винтовете с въртящ момент от 10 Nm.
37. Монтирайте скобата на лоста на ръчната спирачка върху тялото, монтирайте винтовете и ги затегнете с въртящ момент от 25 Nm.
38. Поставете отново скобата на селектора на автоматичната скоростна кутия и затегнете гайките с въртящ момент от 25 Nm.
39. Инсталирайте модула за избор на автоматична скоростна кутия.
АВТОМАТИЧНА ТРАНСМИСИЯ - GM 5L40-E, РЕМОНТНИ РАБОТИ, Лост избор -избора превключване на предавките в събирането на информация.
40. Инсталирайте горната облицовка на контролния панел от страната на пътника.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Горна облицовка на контролния панел - страна на пътника.
41. Инсталирайте горната облицовка на контролния панел от страната на водача.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Горна облицовка на табло - шофьорска.
42. Монтирайте горните облицовки на "А" колони.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Облицовки - "А" колона - горна.
43. Инсталирайте облицовката на А-колоната.
ДЕТАЙЛИ ЗА ИНТЕРИОР НА АВТОМОБИЛ, РЕМОНТНА ДЕЯТНОСТ, Облицовка - "А" колона - долна.
44. Инсталирайте опора за левия крак на водача.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Опорна рама - ляв волан.
45. Свържете въздуховодите към нагревателя и ги закрепете.
46. Инсталирайте страничния панел на централната конзола.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Страничен панел - централна конзола.
47. Монтирайте модула на лоста на ръчната спирачка.
СПИРАЧНА СИСТЕМА, РЕМОНТ, Монтаж на лоста - ръчна спирачка.
48. Поставете отново контролния панел на въздушното окачване.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Табло - въздушно окачване.
49. Инсталирайте блока за управление на нагревателя.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Управление - нагревател (електронен блок за управление) (ECU).
50. Монтирайте предните седалки.
СЕДАЛКИ, РЕМОНТ, Предна седалка.
51. Поставете отново кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
52. Напълнете климатичната система.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
53. Напълнете двигателя с охлаждаща течност.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, НАСТРОЙКИ И ПОДДРЪЖКА, Източване на охлаждащата течност, промиване и пълнене на системата.
54. Свържете отрицателната клема на акумулатора.
