Демонтаж
1. Изключете отрицателната клема от акумулатора.
2. Изключете генератора.
3. Отстранете долния защитен щит на двигателя.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Защита на двигател - предна.
4. Свалете модула на предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
5. Свалете гредата на предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
6. Свалете радиатора.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Радиатор.
7. Лява страна: Свалете разширителния резервоар на охлаждащата течност.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Радиатор.
8. Изпразнете климатичната система и съберете хладилния агент.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Изпразване на климатика - възстановяване и презареждане на хладилен агент.
ЗАБЕЛЕЖКА: Изсушителят на приемника трябва да се смени, ако се случи следното: Има мръсотия в климатичната система (компресор задръстен). Херметичността на системата е нарушена и хладилният агент навлиза в атмосферата.
Ремонтът остави климатичната система отворена повече от 24 часа.
9. Отстранете тръбопроводите на климатика от страничната греда.
10. Дясна страна: Свалете охладителя на автоматичната скоростна кутия.
АВТОМАТИЧНА СКОРОСТИ - GM 5L40-E, РЕМОНТ, Охладител на автоматична скоростна кутия.
11. За автомобили с дизелов двигател: Разхлабете крепежните елементи и отстранете тръбите на междинния охладител.
12. Лява страна: Отстранете резервоара за измиване на предното стъкло.
ЧИСТАЧКИ И МИЯЧКИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Комбинирано казанче за миене на предно стъкло/фарове.
13. Лява страна: Отстранете генератора.
СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛИ И ЗАРЯД НА АКУМУЛАТОРИ, РЕМОНТ, Генератор - двигател Td6.
14. Отстранете облицовката на арката на предното колело.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Подкалник - преден калник.
15. Отстранете линиите на кормилното управление, за да получите достъп до страничния елемент.
Ремонтни дейности

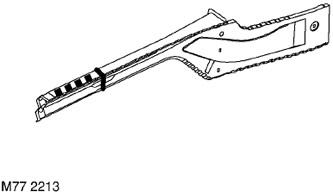

1. Отстранете повредените панели, подгответе ръбовете на фугите и монтирайте нови панели в съответствие с Указанията за ремонт на панела на тялото. Пробийте или пробийте отвори в панела, който се монтира за заваряване с тапи, както е показано на фигурата.
Сглобяване
1. Поставете отново линиите на сервоуправление.
2. Поставете отново обшивката на арката на предното колело.
ВЪНШНИ ДЕТАЙЛИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Подкалник - преден калник.
3. Лява страна: Поставете отново генератора.
СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛИ И ЗАРЯД НА АКУМУЛАТОРИ, РЕМОНТ, Генератор - двигател Td6.
4. Лява страна Монтирайте резервоара за измиване на предното стъкло.
ЧИСТАЧКИ И МИЯЧКИ, РЕМОНТНА ДЕЯТЕЛЬНОСТ, Комбинирано казанче за миене на предно стъкло/фарове.
5. За дизелови автомобили: Свържете и закрепете линиите на междинния охладител.
6. Закрепете тръбопроводите на климатика към страничната греда.
7. Дясна страна: Поставете отново охладителя на автоматичната скоростна кутия.
АВТОМАТИЧНА СКОРОСТИ - GM 5L40-E, РЕМОНТ, Охладител на автоматична скоростна кутия.
8. Лява страна: Поставете отново разширителния резервоар за охлаждащата течност.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Радиатор.
9. Монтирайте радиатора.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Радиатор.
10. Поставете отново гредата на предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
11. Поставете отново модула на предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
12. Напълнете климатичната система.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
13. Отстранете въздуха от системата и добавете работна течност към резервоара на кормилното управление.
КОРМИЛНО УПРАВЛЕНИЕ, РЕГУЛИРАНЕ, Серво управление (ПАС) - обезвъздушаване.
14. Поставете отново долния защитен щит на двигателя.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Защита на двигател - предна.
15. Свържете генератора.
16. Свържете отрицателната клема към акумулатора.
