Зняцце
1. Усталюйце задні мост на падстаўкі і зніміце колы.
2. Адлучыце тармазны суппорт і замацуеце яго ў баку. Не падвешваць за шланг!
3. Адкруціце пяць нітаў мацавання паўвосі і выньце паўвось.
4. Зніміце ўшчыльнялую шайбу.
5. Адагніце краі шайбы з гайкі.
6. Адкруціце контргайку, зніміце якая кантралюе шайбу.
7. Адкруціце рэгулявальную гайку.
8. Зніміце рэгулявальную шайбу.
9. Зніміце калодку ў зборы.
Ўстаноўка
10. Прачысціце прывалачныя плоскасці калодкі. Трохі выцягніце з корпуса прамежкавага вала датчык ABS (калі ўсталяваны).
11. Усталюйце ступіцах.
12. Усталюйце рэгулявальную шайбу.

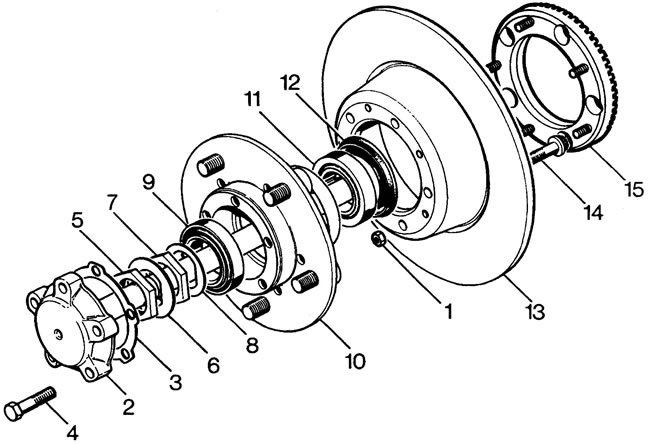

1 - гайкі мацавання зубчастага кола датчыка ABS, 2 - паўвось, 3 - шайба, 4 - ніт паўвосі (5 шт.), 5 - контргайка, 6 - кантраючая шайба, 7 - рэгулявальная гайка, 8 - шайба, 9 - вонкавы падшыпнік, 1 падшыпнік, 12 - сальнік, 13 - тармазная кружэлка, 14 - ніт мацавання дыска (5 шт.), 15 - зубчастае кола датчыка ABS.
13. Усталюйце рэгулявальную гайку.
Зацягніце гайку момантам 50 Нм. Правярніце ступіцах некалькі разоў. Адкруціце гайку на 90 град, зацягніце момантам - 10 Нм. Праверце восевы зазор: зараз ён павінен быць роўны 0.01 мм.
14. Усталюйце новую шайбу, якая кантралюе.
15. Усталюйце контргайку. Зацягніце момантам 50 Нм.
16. Загніце краі шайбы на мяжы абедзвюх гаек.
17. Усталюйце новую ўшчыльнялую шайбу, завядзіце паўвось у дыферэнцыял. Зацягніце ніты мацавання момантам 65 Нм.
18. Усталюйце суппорт тормазы. Зацягніце мацаванні момантам 82 Нм.
19. Завядзіце на месца датчык ABS (калі ўсталяваны). Пракруціце ступіцах для пасадкі датчыка.
20. Усталюйце колы. Зацягніце гайкі мацавання момантам 126 Нм.
21. Націсніце на педаль тормазу для ўсталёўкі на месца тармазных накладак.
