Вентилятор системы охлаждения (Дефендер 2007+)

Специальный инструмент(ы)

	Гаечный ключ для вентилятора системы охлаждения 303-1142
	Инструмент для фиксации вентилятора системы охлаждения 303-1334

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

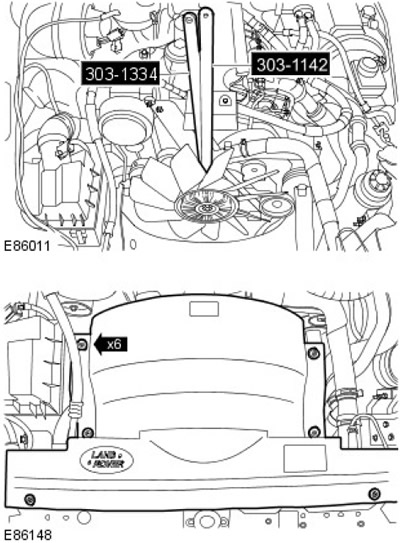

2. Снимите верхний кожух вентилятора охлаждения. Отпустите 6 зажимов.



3. При помощи специальных инструментов снимите вентилятор охлаждения.



4.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.

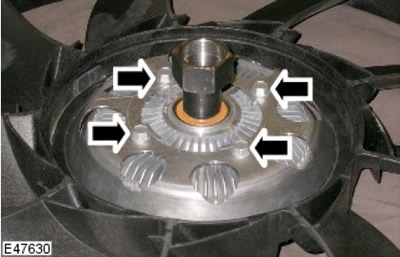

Снимите вязкостную муфту. Выверните 4 болта.

Установка

1. Установите вязкостную муфту.

• Очистите контактные поверхности деталей.
• Затяните болты усилием 10 Нм.

[Материал взят с указанного сайта: LRMAN.RU]

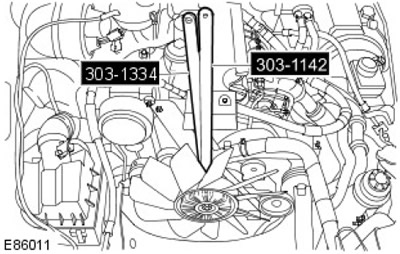

2. Используя специальные инструменты, установите вентилятор охлаждения.



3. Установите верхний кожух вентилятора охлаждения. Введите в зацепление 6 зажимов.



4. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
