Вентилятор системы охлаждения и двигатель вентилятора: до мая 2003 (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

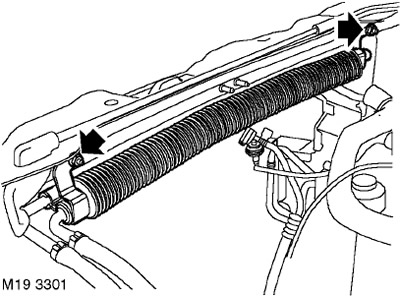

3. Отверните два болта крепления радиатора охлаждения топлива к верхней поперечине рамки радиатора.

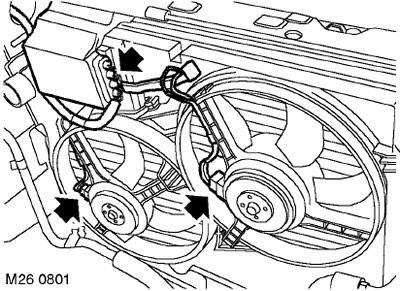

4. Отсоедините электрические разъёмы от корпуса реле и от двигателей вентиляторов.

5. Отведите проводной жгут от кожуха вентилятора.

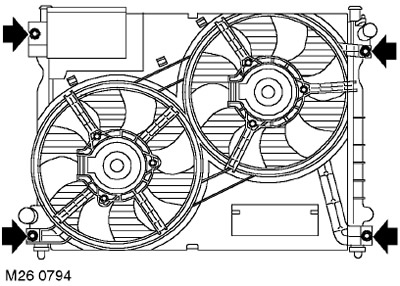

6. Отверните 4 болта крепления кожуха вентилятора к радиатору.



7. С помощью напарника осторожно выньте кожух вентилятора с двигателем.

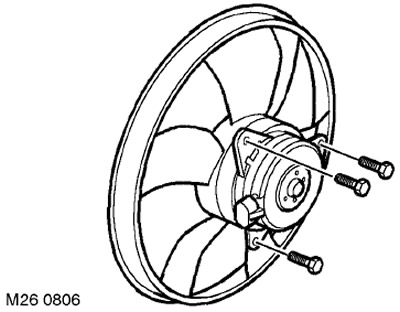

8. Отверните три болта крепления двигателя к кожуху вентилятора и выньте двигатель с вентилятором.

Установка

1. Установите вентилятор в сборе с электродвигателем на кожух вентилятора, вверните винты и затяните их моментом 5 Нм.

2. Установите вентилятор в сборе с электродвигателем на радиатор, вверните винты и затяните их моментом 5 Нм.

3. Закрепите реле и проводной жгут на кожухе вентилятора.

4. Присоедините разъемы.

5. Установите радиатор охлаждения топлива и затяните гайки моментом 10 Нм.

6. Установите на место шумоизолирующий кожух.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

7. Присоедините "отрицательную" клемму аккумуляторной батареи.
