Вентилятор системы охлаждения и двигатель вентилятора: после мая 2003 (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

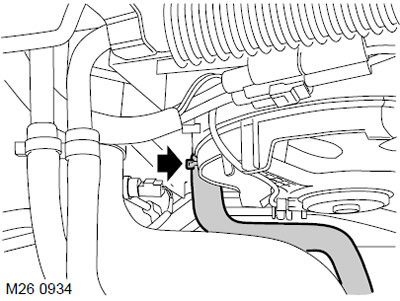

2. Ослабьте хомут и снимите шланг с нижней трубы системы охлаждения.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и…

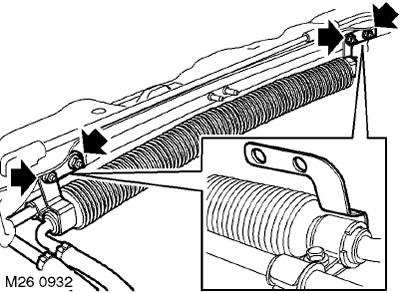

3. Отверните 4 гайки крепления радиатора охлаждения топлива к верхней поперечине рамки радиатора и осторожно сдвиньте радиатор в сторону.

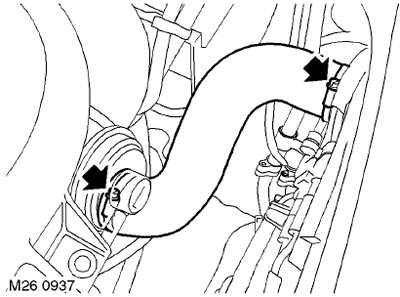

4. Ослабьте 2 хомута и снимите входной шланг с радиатора промежуточного охлаждения воздуха.

[Подробности смотрите на сайте www.lrman.ru]

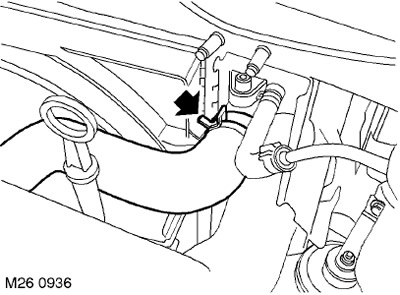

5. Ослабьте хомут и отсоедините верхний шланг от радиатора.

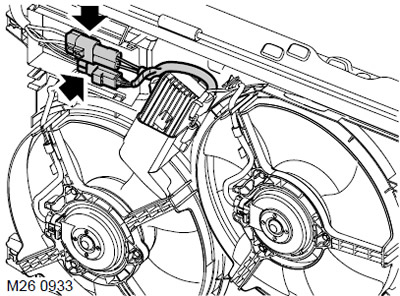

6. Отсоедините от контроллера вентилятора два электрических разъёма.

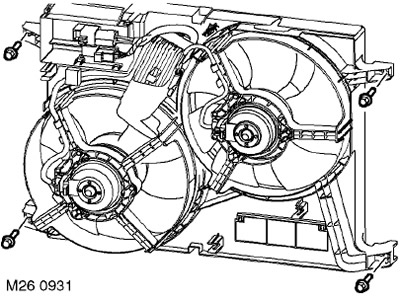

7. Отверните 4 болта крепления кожуха вентилятора к радиатору.

8. Выньте кожух вентилятора с двигателем.

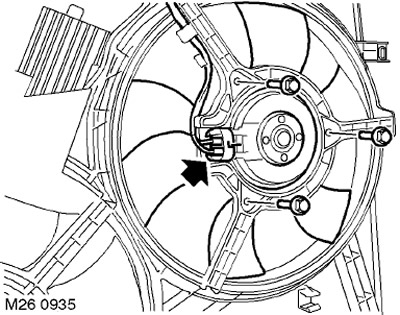

9. Отсоедините разъем от электродвигателя вентилятора системы охлаждения.

10. Отверните три болта крепления двигателя к кожуху вентилятора и выньте двигатель с вентилятором.

Установка

1. Установите вентилятор в сборе с электродвигателем на кожух вентилятора, вверните винты и затяните их моментом 5 Нм.

2. Присоедините разъём к электродвигателю вентилятора системы охлаждения.

3. Установите кожух с вентилятором в моторный отсек.

4. Вверните болты крепления кожуха вентилятора к радиатору и затяните их моментом 5 Нм.

5. Присоедините нижний шланг радиатора и закрепите его хомутом.

6. Присоедините разъёмы главного жгута к контроллеру вентилятора и закрепите разъёмы.

7. Подсоедините верхний шланг к радиатору и закрепите хомутом.

8. Установите входной шланг на радиатор промежуточного охлаждения воздуха и затяните хомуты.

9. Установите радиатор охлаждения топлива на верхнюю поперечину рамки радиатора и затяните гайки его крепления моментом 10 Нм.

10. Присоедините "отрицательную" клемму аккумуляторной батареи.

11. Залейте в двигатель охлаждающую жидкость.
