Контроллер вентилятора системы охлаждения: после мая 2003 года (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.



2. Отверните 4 гайки крепления радиатора охлаждения топлива к верхней поперечине рамки радиатора и осторожно сдвиньте радиатор в сторону.

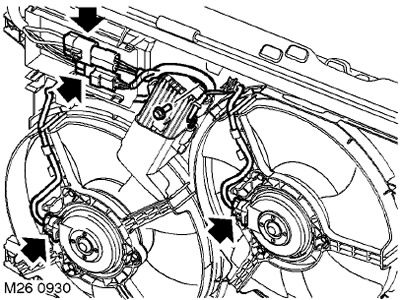

3. Отсоедините от контроллера вентилятора два электрических разъёма.

4. Освободите верхний разъём контроллера от защёлки на кожухе вентилятора.

5. Отсоедините защёлку нижнего разъёма контроллера от кожуха вентилятора и выньте защёлку из разъёма.

6. Отсоедините разъёмы от электродвигателей вентиляторов и освободите проводные жгуты от креплений на кожухе вентиляторов.

(Статья скопирована с веб-сайта LRman.ru)

7. Выверните винт крепления контроллера.


8. Снимите контроллер с кожуха вентилятора.

Установка

1. Установите контроллер на кожух вентилятора и закрепите его винтом.

2. Присоедините разъёмы к электродвигателям вентиляторов и закрепите проводные жгуты в креплениях на кожухе вентиляторов.

3. Оденьте защёлку на нижний разъём контроллера и вставьте защёлку в кожух вентилятора.

4. Вставьте верхний разъём контроллера в защёлку на кожухе вентиляторов.

5. Присоедините разъёмы главного жгута к контроллеру вентилятора и закрепите разъёмы.

6. Установите радиатор охлаждения топлива на верхнюю поперечину рамки радиатора и затяните гайки его крепления моментом 10 Нм.

7. Присоедините "отрицательную" клемму к аккумуляторной батарее.
