Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите шумоизолирующий кожух двигателя (если установлен).
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
3. Модели без системы кондиционирования: Снимите фартук бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

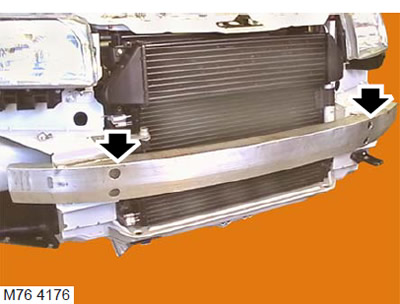

4. Модели без системы кондиционирования: Отверните 4 гайки и 4 болта крепления каркаса бампера и снимите каркас.
5. Модели без системы кондиционирования: Снимите радиатор промежуточного охлаждения воздуха.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Радиатор промежуточного охлаждения воздух.
6. Модели с системой кондиционирования: Снимите конденсатор с автомобиля.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Конденсатор.
7. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

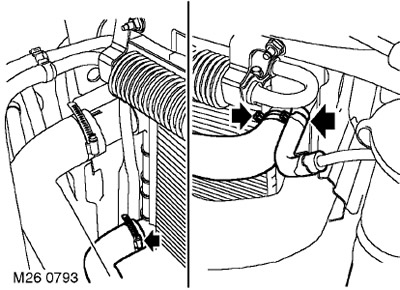

8. Ослабьте хомуты и снимите верхний и нижний шланги системы охлаждения.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
9. Ослабьте хомут и снимите с радиатора шланг расширительного бачка.

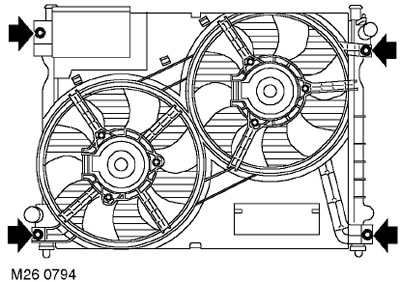

10. Отверните 4 болта крепления кожуха вентилятора к радиатору.

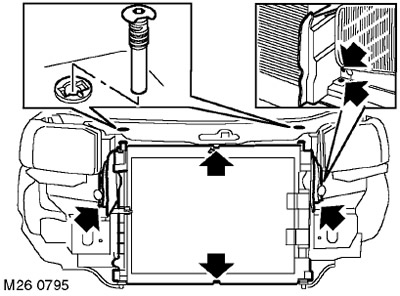

11. Отверните 4 самореза крепления стоек радиатора к кузову, освободите стойки и снимите их их.
12. Выверните винты крепления радиатора в сборе из верхней поперечины рамки радиатора. Отведите верхнюю часть радиатора вперёд.
13. Снимите с радиатора 2 пружинных зажима.
14. Освободите радиатор от нижних опор и снимите его с автомобиля.

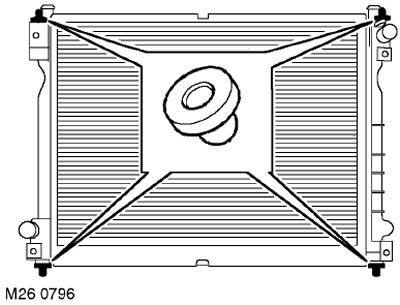

15. Снимите с радиатора 4 резиновые подушки.
Установка
1. Установите резиновые подушки на радиатор.
2. Совместите радиатор с кожухом вентилятора и наденьте пружинные зажимы.
3. Установите радиатор так, чтобы он попа в гнёзда опор на кузове.
4. Установите верхние опоры радиатора в поперечину рамки радиатора.
5. Вверните болты крепления кожуха вентилятора к радиатору и затяните их моментом 5 Нм.
6. Присоедините шланг к расширительному бачку и закрепите его хомутом.
7. Присоедините верхний и нижний шланги к радиатору и закрепите их хомутами.
8. Модели с системой кондиционирования: Установите конденсатор на автомобиль.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Конденсатор.
9. Модели без системы кондиционирования: Установите радиатор промежуточного охлаждения воздуха.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Радиатор промежуточного охлаждения воздух.
10. Установите стойки радиатора и закрепите их саморезами.
11. Модели без системы кондиционирования: Установите каркас бампера, наживите и затяните 4 гайки и болта крепления каркаса к кузову.
12. Модели без системы кондиционирования: Установите фартук бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
13. Долейте охлаждающую жидкость в систему охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
14. Установите шумоизолирующий кожух (если был установлен).
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
15. Присоедините "отрицательную" клемму аккумуляторной батареи.
