Демонтаж
1. Снимите модуль подушки безопасности с рулевого колеса.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности водителя.
2. Отсоедините колодку разъема узла поворотного контактора.
3. Поверните рулевое колес в положение, соответствующее прямолинейному движению автомобиля.
4. Зафиксируйте рулевое колесо и ослабьте самоконтрящуюся гайку его крепления рулевому валу.
5. Снимите рулевое колесо с шлицев рулевого вала.
6. Отверните и выбросьте самоконтрящуюся гайку.
7. Снимите рулевое колесо.

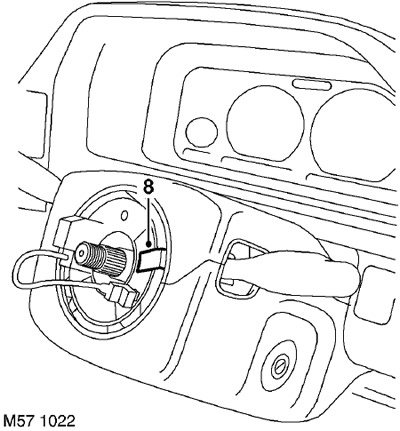

8. Для того чтобы сохранить правильное положение поворотного контактора, наклейте по его контуру липкую ленту.
9. Модели с двигателем Td4: Отверните 3 винта крепления гасителя колебаний и снимите гаситель колебаний.

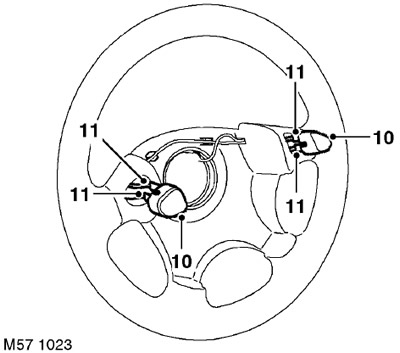

10. С помощью инструмента, имеющего скругленную кромку, осторожно снимите с рулевого колеса выключатели звукового сигнала.
11. Предварительно зампомнив расположение, отсоедините 2 клеммы типа "Lucar" и снимите выключатель звукового сигнала.
12. Повторите эту операцию для другого выключателя звукового сигнала.

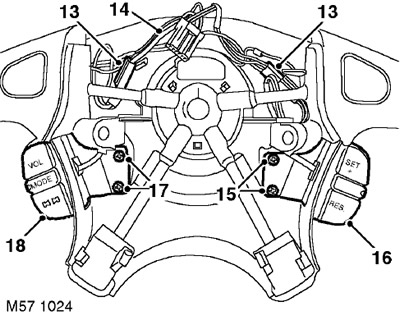

13. Отсоедините многоконтактные электрические разъемы от расположенных на рулевом колесе органов управления системой круиз-контроля (если она установлена) и аудиосистемой.
14. Освободите электропроводку из фиксаторов и снимите ее.
15. Модели, оснащенные системой круиз-контроля: Отверните 2 винта крепления органов управления системой круиз-контроля к рулевому колесу.
16. Модели, оснащенные системой круиз-контроля: Снимите с рулевого колеса органы управления системой круиз-контроля.
17. Отверните 2 винта крепления органов управления аудиосистемой к рулевому колесу.
18. Снимите с рулевого колеса органы управления аудиосистемой.
Установка
1. Установите на рулевое колесо органы управления аудиосистемой и зафиксируйте их винтами.
2. Модели, оснащенные системой круиз-контроля: Установите на рулевое колесо органы управления системой круиз-контроля и зафиксируйте их винтами.
3. Подсоедините электропроводку к звуковому сигналу, органам управления системой круиз-контроля (если она установлена) и аудиосистемой и зафиксируйте ее в фиксаторах.
4. Установите выключатель звукового сигнала и подсоедините клеммы типа "Lucar".
5. Повторите эту операцию для другого выключателя звукового сигнала.
6. Подсоедините многоконтактные электрические разъемы к органам управления системой круиз-контроля и аудиосистемой.
7. Модели с двигателем Td4: Установите гаситель колебаний и зафиксируйте его винтами.
8. Снимите липкую ленту с поворотного контактора.
9. Убедитесь в том что колеса установлены в положение, соответствующее прямолинейному движению автомобиля, а кулачки выключения указателей поворота занимают горизонтальное положение.
10. Установите рулевое колесо на рулевой вал таким образом, чтобы спицы рулевого колеса располагались горизонтально.
11. Заверните новую самоконтрящуюся гайку крепления рулевого колеса и затяните ее с моментом 45 Нм.
12. Присоедините многоконтактный разъем узла поворотного контактора.
13. Установите подушку безопасности водителя.
СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности водителя.
