Импульсное колесо датчика положения коленчатого вала 2.7L (Дискавери 3)

Специальный инструмент

Приспособление для установки детали – кольцо датчика положения коленчатого вала (СКР) 303-1130

Снятие

ПРИМЕЧАНИЕ: При каждом демонтаже кольцо датчика СКР подлежит отбраковке и замене.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

2. Модели с механической коробкой передач: снимите маховик. Для получения дополнительной информации обратитесь к Маховик (12.53.07)

Исходная статья на веб-портале: lrman.ru

3. Модели с автоматической коробкой передач: снимите гибкую пластину. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

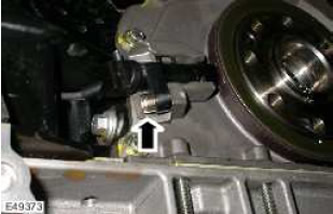

4. Снимите датчик СКР. Выверните болт с шестигранным шлицем.



5.

ВНИМАНИЕ: Действуйте осторожно во избежание повреждения коленчатого вала.

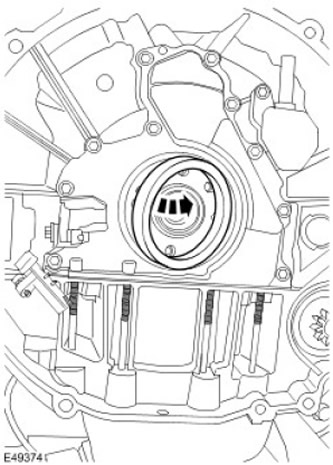

Снимите кольцо датчика CKP. Аккуратно снимите кольцо датчика СКР.

Установка

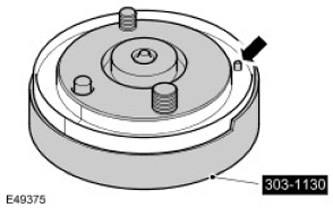

1. Установите новое кольцо датчика СКР на специальный инструмент.

• Вращайте специальный инструмент до конца резьбы.
• Введите кольцо датчика СКР в зацепление с установочным штифтом.

2. Установите кольцо датчика CKP на коленчатый вал.

• Очистите контактные поверхности деталей.

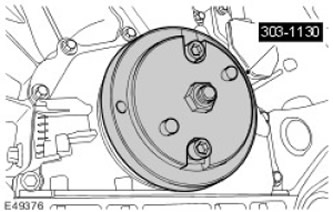

• Выровняйте штифт и установите специальный инструмент на коленчатый вал.
• Затяните 2 болта с шестигранным шлицем.
• Затяните гайку специального инструмента для установки датчика СКР на коленчатый вал.
• Снимите специальный инструмент.

3. Установите датчик СКР. Затяните болт с шестигранным шлицем (момент затяжки 6 Нм).



4. Модели с механической коробкой передач: установите маховик. Для получения дополнительной информации обратитесь к Маховик (12.53.07)

5. Модели с автоматической коробкой передач: снимите гибкую пластину. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)
