Измеритель - топливный бак - модели с двигателем Td4 - модели с 03MY (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (CO₂), газовый или порошковый.

2. Если топливный бак полностью заправлен, используя оборудование для извлечения топлива, слейте излишки топлива через заливную горловину топливного бака до уровня ниже высоты топливного насоса.

3. Откройте заднюю правую дверь и дверь грузового отделения.

4. Сложите заднее сиденье вперед.

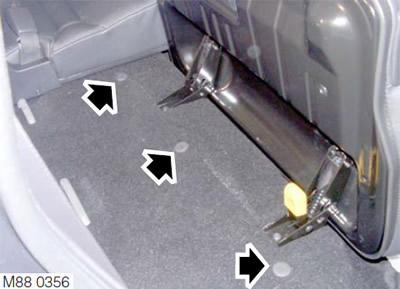

5. Снимите крепёж переднего и заднего коврового покрытия.

6. Сдвиньте ковровое покрытие в сторону от лючка доступа к измерителю уровня топлива топливного бака.

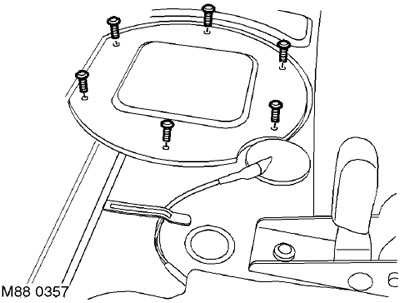

7. Отверните 6 винтов крепления крышки лючка доступа к измерителю топлива к полу.


8. Снимите крышку люка доступа к измерителю топлива.

9. Отсоедините колодку разъёма от измерителя уровня топлива.

10. Установите контейнер под топливный бак для сбора возможного разлива топлива.

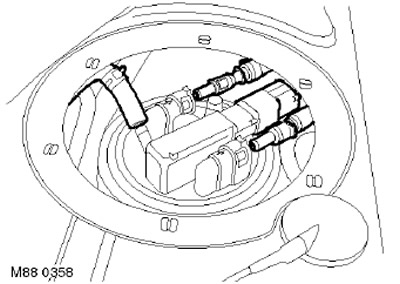

11. Ослабьте и снимите трубки разгрузочного клапана, напорной магистрали и обратки от корпуса измерителя.

ПРЕДОСТЕРЕЖЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.

12. Для автомобилей с автономным отопителем (FBH): Ослабьте хомут и отсоедините подводящую топливную трубку FBH от корпуса измерителя.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

13. При помощи приспособления LRT-19-009 удалите замочное кольцо из корпуса топливного бака.


14. Извлеките корпус измерителя из топливного бака и утилизируйте уплотнитель.

ПРИМЕЧАНИЕ: Топливный насос и измеритель топлива являются интегрированными частями корпуса топливного насоса и не могут быть заменены по отдельности.

Установка

1. Очистите корпус измерителя и сопрягаемые поверхности.

2. Установите новый уплотнитель измерителя в топливный бак.

3. Установите измеритель уровня топлива в топливный бак.

4. При помощи приспособления LRT-19-009 установите и закрепите замочное кольцо на корпуса топливного бака.

5. Модели с автономным отопителем FBH: Наденьте нагнетательный шланг предпускового подогревателя на штуцер топливного насоса и закрепите хомутом.

6. Установите и закрепите трубки разгрузочного клапана, напорной магистрали и обратки на штуцер корпуса топливного насоса и измерителя.

7. Вытащите контейнер из под топливного бака.

8. Присоедините колодку разъёма к измерителю уровня топлива.

9. Установите на место крышку люка для доступа к топливному насосу и измерителю и закрепите её винтами.

10. Уложите на место ковровое покрытие и закрепите.

11. Установите заднее сиденье в первоначальное положение.

12. Закройте заднюю дверь и дверь грузового отделения.

13. Присоедините "отрицательную" клемму аккумуляторной батареи.
