Демонтаж
1. Снимите головку селектора автоматической коробки передач.
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Рукоять селектора.

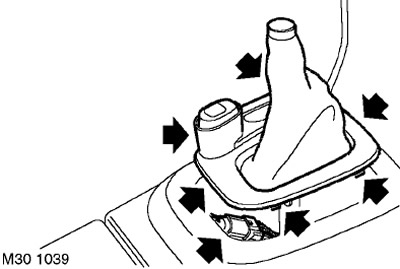

2. Отсоедините застёжки крепления декоративной панели селектора к верхней облицовке туннеля пола.
3. Освободите и отсоедините разъём заднего кислородного датчика.
4. Снимите нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

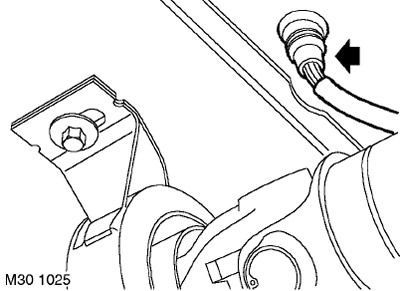

5. Освободите резиновую втулку и через её отверстие выньте разъём жгута кислородного датчика.

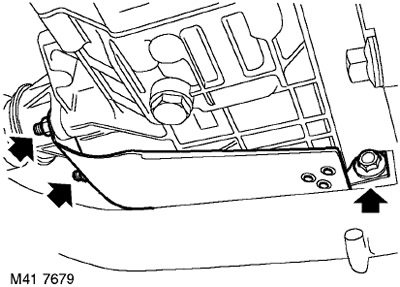

6. Отверните гайку крепления теплозащитного экрана к кронштейну.
7. Отверните 2 гайки крепления теплозащитного экрана к картеру раздаточной коробки.
8. Снимите теплозащитный экран.

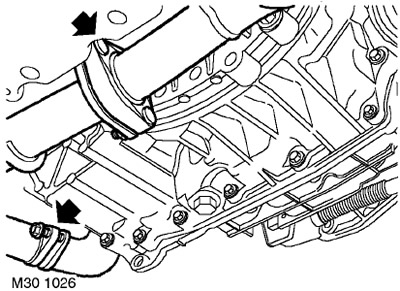

9. Отверните 4 гайки крепления фланцев приёмной трубы к выпускным коллекторам.
10. Освободите фланцы коллекторов.

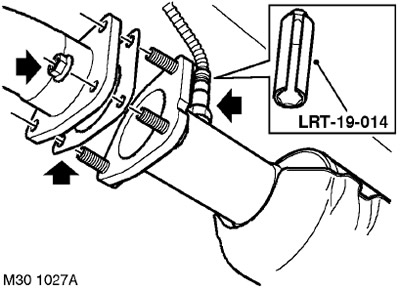

11. Отверните 3 гайки крепления приёмной трубы к средней секции выпускной системы.
Информация получена с веб-сайта: www.lrman.ru
12. Отделите приёмную трубу от средней секции выпускной системы.
13. Снимите прокладку.
14. Снимите приёмную трубу системы выпуска.
15. Снимите кислородный датчик.
Установка
1. Очистите кислородный датчик и его посадочное место.
2. Если устанавливается старый кислородный датчик, то нанесите на его резьбу противоприхватный состав.
3. Вверните кислородный датчик и затяните его моментом 55 Нм,используя приспособление LRT-19-014.
4. Очистите выпускную трубу и фланцы коллекторов.
5. Установите приёмную трубу системы выпуска.
6. Используя новую прокладку, соедините среднюю секцию с приёмной трубой, наживите гайки и затяните их моментом 50 Нм.
7. Совместите фланцы левого выпускного коллектора и приёмной трубы, наживите гайки и затяните их моментом 50 Нм.
8. Совместите фланцы правого выпускного коллектора и приёмной трубы, наживите гайки и затяните их моментом 50 Нм.
9. Установите теплозащитный экран и наживите гайки, притянув их усилием руки.
10. Затяните гайку крепления экрана к кронштейну выпускной системы моментом 45 Нм.
11. Затяните гайки крепления экрана к картеру раздаточной коробки моментом 25 Нм.
12. Проведите проводной жгут кислородного датчика через резиновую втулку и закрепите втулку.
13. Установите на место нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
14. Присоедините разъём кислородного датчика.
15. Установите декоративную панель и чехол селектора на верхнюю облицовку туннеля пола и закрепите застёжки.
16. Установите рукоять селектора автоматической коробки передач.
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Рукоять селектора.
