Тросы переключения передач (Фрилендер 2)

Снятие

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).

3. Снимите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

4. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

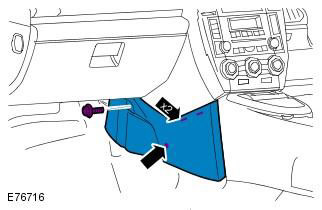

5. Снимите панель приборов и нижние облицовочные панели.





7. Снимите правый нижний кронштейн панели приборов.





8.

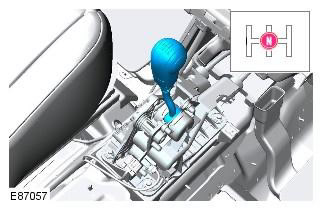

ПРИМЕЧАНИЕ: Прежде чем снимать тросы, необходимо включить нейтральную передачу; это обеспечит правильную укладку тросов при сборке.

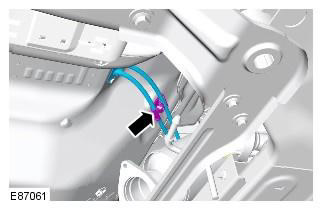

11. Снимите уплотнение троса.

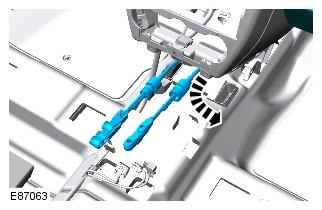

15. Снимите узел тросов механизма переключения передач.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

Установка

1. Установите узел тросов механизма переключения передач.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

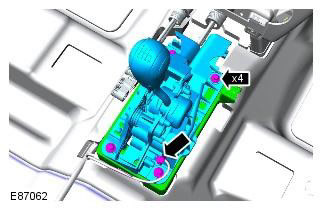

2. Установите рычаг переключения передач. Момент затяжки: 10 Nm

3. Зафиксируйте тросы в зажимах.

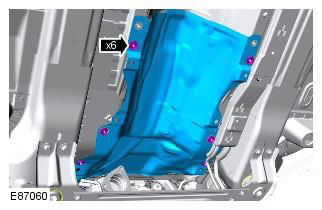

4. Установите теплозащитный экран.

5. Закрепите тросы селектора.

6. Установите пластину уплотнения. Момент затяжки: 7 Nm

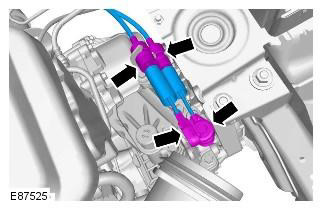

7. Подсоедините шаровые шарниры троса селектора.

8. Отсоедините зажим левого троса.



9. Дайте рычагу переключения передач остановиться в нейтральном положении.

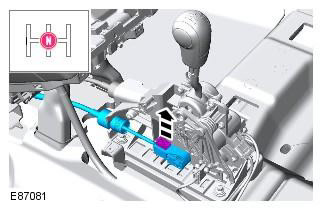

10. Закрепите зажим троса-селектора, не меняя положение селектора передач.

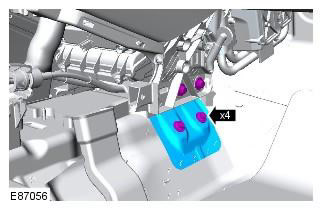

11. Установите кронштейн панели приборов. Момент затяжки: 25 Nm



(Исходный текст опубликован на сайте: www.LRman.ru)

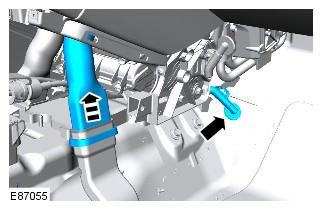

12. Закрепите сливную трубку и воздуховод отопителя.

13. Установите панель приборов и нижние облицовочные панели.

14. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

15. Установите консоль пола. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

16. Установите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).
