Подреждане на елементите
Модели, започващи от моделна година 2007 (с изключение на модел SVX (60th anniversary)
| Поз. | Резервна част № | Име |
| 1 | - | Преден ляв (LH) високоговорител |
| 2 | - | Преден десен (RH) високоговорител |
| 3 | - | Преден (десен) средночестотен високоговорител |
| 4 | - | Заден десен средночестотен говорител |
| 5 | - | Заден (ляв) средночестотен високоговорител |
| 6 | - | Основен аудио модул |
| 7 | - | Преден ляв средночестотен говорител |

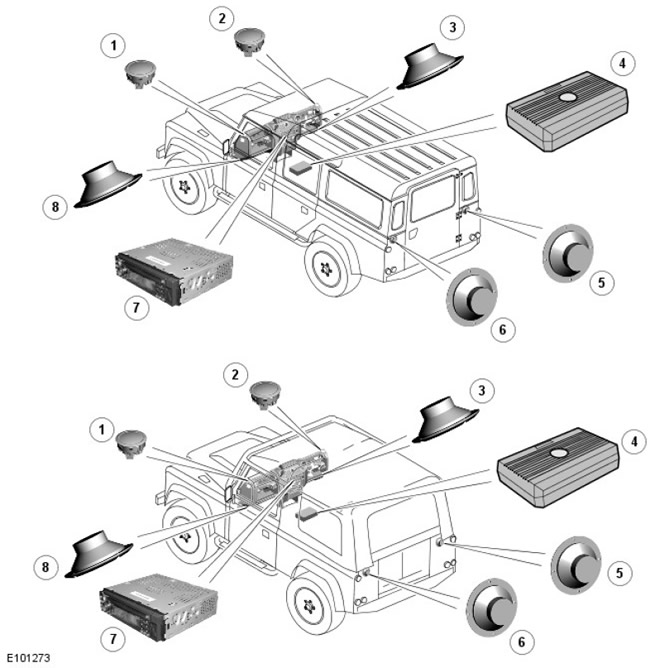

Подреждане на елементите
Модел SVX (60th anniversary)
| Поз. | Резервна част № | Име |
| 1 | - | Преден LH високоговорител |
| 2 | - | Преден десен високоговорител |
| 3 | - | Преден десен средночестотен говорител |
| 4 | - | Субуфер |
| 5 | - | Заден десен средночестотен говорител |
| 6 | - | Заден ляв средночестотен говорител |
| 7 | - | Главно аудио устройство |
| 8 | - | Преден ляв средночестотен говорител |
Преглед
Аудио системата включва CD тунер, който поддържа до 6 високоговорителя. Главното устройство на аудио системата е разположено в центъра на арматурното табло. Главното устройство включва следните блокове:
- AM/FM радио
- Музикален CD плейър
- MP3 CD плейър
- RDS приемник за информация за трафика
Аудио системата няма диагностични функции и не е свързана с други системи на автомобила.
Модел SVX (60 th Anniversary)
Моделът SVX разполага с подобрено главно устройство, високоговорители и субуфер. Основното аудио устройство има допълнителна универсална серийна шина (USB)-pa3beM и също така е съвместимо с MP3/WMA формат.
90 разполага и с два допълнителни високоговорителя, разположени в задната товарна част.
Описание - модел SVX (60th anniversary)
Главно устройство Clarion® DB568RUSB
| Поз. | Резервен номер | Име |
| 1 | части | Подвижен бутон за освобождаване на контролния панел |
| 2 | - | Бутон за автоматична честота (AF). |
| 3 | Бутон за предварително сканиране/автоматично запазване - радио режим или възпроизвеждане/пауза възпроизвеждане - компакт диск (CD)/MP3/WMA/USB режим | |
| 4 | - | Въртящ се контрол на звука и избор на функция |
| 5 | - | CD In/Eject бутон |
| 6 | - | Бутон за предварително задаване/запазване на станция 3 - Бутон за радио режим или произволно възпроизвеждане (RDM) - CD/MP3/WMA/USB режим |
| 7 | - | Бутон за предварително задаване/запаметяване на станции 1 - радио режим или бутон за сканиране (SCN) - CD/MP3/WMA/USB режим |
| 8 | - | Бутон за изваждане на CD |
| 9 | - | USB порт |
| 10 | - | Бутон за предварителна настройка/запис на станция 2 - радио режим или бутон за повторно възпроизвеждане - CD/MP3/WMA/USB режим |
| 11 | - | Малък USB порт |
| 12 | - | Бутон за предварително задаване/запаметяване на станции 4 - радио режим |
| 13 | Бутон за предварително задаване/запаметяване на станция 6 или бутон за папка нагоре (НАГОРЕ) за опции за MP3/WMA/USB папка и за избор на CD-DA или MP3/WMA на мултисесиен диск | |
| 14 | - | Показване на заглавие - MP3/WMA/USB режим |
| 15 | - | Бутон за подобряване на звука "Z". |
| 16 | - | Бутон за промяна на дисплея |
| 17 | Бутон за предварително задаване/запаметяване на станция 5 или бутон за папка надолу (DN) за опции за MP3/WMA/USB папка и за избор на CD-DA или MP3/WMA на мултисесиен диск | |
| 18 | - | Бутон за включване/изключване и режим |
| 19 | - | Бутон за съобщения за трафика |
| 20 | - | Превключване на ленти / автоматично търсене / ръчно търсене - радио режим или възпроизвеждане на първата песен - CD/MP3/WMA/USB режим |
| 21 | Аудио режим (бас/високи тонове/баланс ляв-десен високоговорител/баланс преден-заден високоговорител) или режим за избор на бас Magna | |
| 22 | - | Избор на станция - радио режим или избор на "песен" напред - CD/USB режим или бързо напред - CD/USB режим |
| 23 | - | Избор на станция - радио режим или избор на "песен" назад - CD/USB режим или бързо превъртане назад - CD/USB режим |
Главното устройство е разположено централно в арматурното табло, над бутоните за управление на нагревателя. Главното устройство е поставено в корпус на радио ISO, който е специфичен за главното устройство Clarion®. Необходими са два специални инструмента за отстраняване на основното устройство от корпуса след монтажа.
Използва се джъмперен сноп за свързване на основното устройство Clarion® към съществуващите съединители на кабелния сноп за развлечение в автомобила (ICE). Кабелът за свързване се свързва със съществуващия конектор ICE на главния сноп и има четири изходни щепсела и един конектор за свързване към основното устройство на Clarion®. Изходните щепсели служат като изходи за високоговорители и са оцветени в червено и бяло. Два от кабелите на щепсела имат син маркер за идентификация. Два изходни щепсела са закачени към двата горни гнезда на плейъра в главното устройство, а два изходни щепсела със син маркер са закачени към двата централни гнезда на плейъра в главното устройство. Гнездата на грамофона на основното устройство също са оцветени в червено и бяло, за да се осигурят правилни връзки и правилен поляритет на високоговорителите. Конекторът също е закачен към задната част на основното устройство. Конектор за антена - мъжки тип; той се поставя в слот на гърба на основното устройство.
Ако има налична връзка с iPod, се използват опционалният модул за аудио връзка на iPod и кабелната система. Модулът за аудио връзка се намира на вътрешната напречна греда отдясно на основното устройство и е закрепен със скоба. Този сноп се свързва към съществуващия ICE конектор, а снопът за свързване се свързва с снопа за свързване на iPod Audio Connection Module. Модулът за аудио връзка има проводник за свързване на антена. Проводникът на антената се свързва към съединителя на антената на модула, а проводникът на антената от модула след това се свързва към съединителя на антената на основното устройство.
Главното устройство Clarion® DB568RUSB разполага с контролен панел, който може да бъде премахнат за защита срещу кражба. За да освободите панела, натиснете бутона в горния (ляв) ъгъл на блока. Панелът ще се освободи и може да бъде премахнат и съхранен в включения калъф. За да смените панела, поставете десния ръб на панела в слотовете на основното устройство и леко натиснете левия ръб на панела към устройството, докато ключалката се заключи.
USB портът се намира на (десния) ръб на устройството и се достига чрез отваряне на капака на подвижния контролен панел. Този порт ви позволява да използвате флаш картата на клиента, за да слушате голям брой музикални файлове в MP3 и WMA формати. Устройството може да чете файлове, както и структура на папки и данни от флашка и да възпроизвежда музика директно през USB порт. Не се препоръчва използването на този порт за свързване на iPod.
Пълни инструкции за експлоатация и подробни описания на функциите на модула са предоставени в документацията за собственика, доставена с автомобила.
Вътре в отделението за съхранение се намира допълнителен входен контакт. Този контакт ви позволява допълнително да свържете MP3 плейър или друго устройство чрез еднополюсен щепсел.
Спецификации:
- Захранващо напрежение: 14.4 V (допустимо 10,8 - 15,6 V) - спирането на "маса"
- Ток: по-малко от 15 A
- Импеданс на високоговорителя: 4 ома (приемливо 4 - 8 ома)
- Максимална аудио изходна мощност: 200W (50 W за 4 високоговорителя)
- Аудио изходна мощност: 4 X 25 W
- Съвместим с USB 1.1 и 2.0 със скорост на трансфер от максимум 12 MB/s
- Съвместим с MP3 и WMA
- FM лента: 87,5 - 108 MHz
- MW диапазон: 531 - 1602 kHz
- AM честотна лента: 153 - 279 kHz
Високоговорителите на SVX са базирани на стандартните с необходимите подобрения и също се доставят от Clarion®. Тези високоговорители се свързват към вашите съществуващи кабелни снопове за високоговорители с помощта на джъмперни проводници, които побират разнообразието от конектори, изисквани от високоговорителите Clarion®.

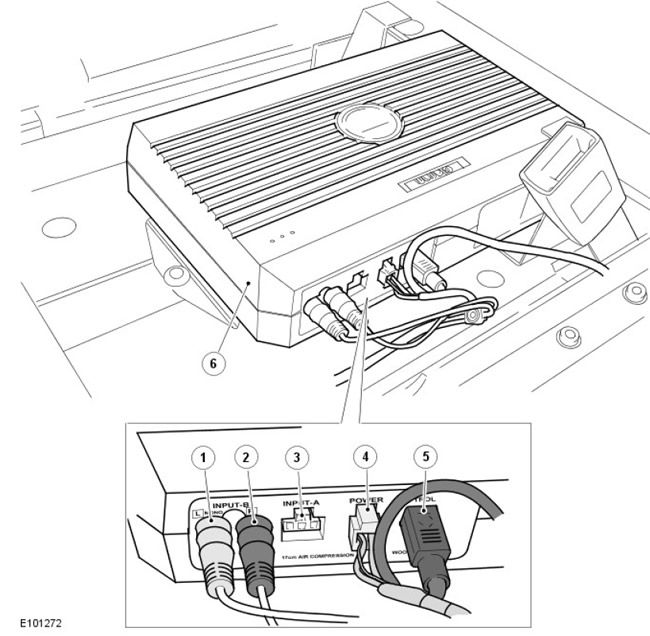

Субуфер Clarion SRV313
| Поз. | Резервна част № | Име |
| 1 | - | Вход за високоговорител (ляв). |
| 2 | - | (Десен) вход за високоговорител |
| 3 | - | Не се използва |
| 4 | - | Конектор за захранване и заземяване |
| 5 | - | Конектор за дистанционно управление |
| 6 | - | Субуфер модул |
Субуферът Clarion® SRV313 се намира на пода на кабината под централното отделение за съхранение и е закрепен към пода с два самонарезни винта.
Субуферът е свързан към основното устройство с помощта на свързващ проводник, идващ от устройството. Двата жака на плейъра служат като входове за ляв и десен високоговорител и са оцветени съответно в бяло и червено за целите на идентификацията.; високоговорителите са свързани към жаковете "Input B" (жакът "Input A" не се използва). Захранващият контакт осигурява захранване и заземяване на устройството. Гнездото за дистанционно управление позволява свързване на дистанционно управление.

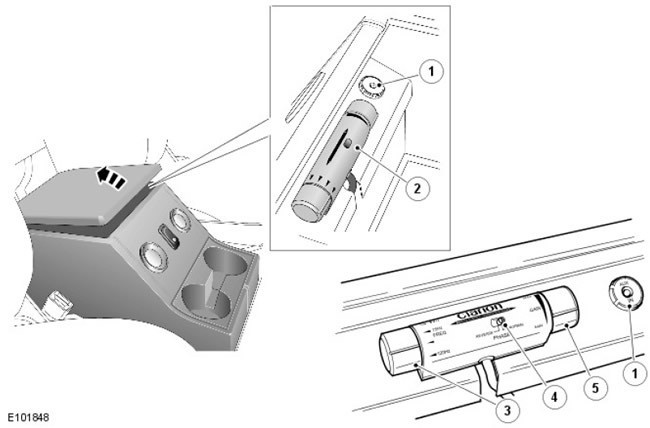

Дистанционно и допълнителен контакт
| Поз. | Резервна част № | Име |
| 1 | - | Допълнителен контакт |
| 2 | - | Дистанционно управление |
| 3 | - | Контрол на честотата |
| 4 | - | Фазов превключвател |
| 5 | - | Контрол на звука |
Устройството за дистанционно управление се намира в предната част на жабката и трябва да бъде достъпно чрез премахване на капака на жабката. Устройството за дистанционно управление има въртящ се контрол в левия край, който ви позволява да регулирате нискочестотния изход на субуфера чрез регулиране на граничната честота на нискочестотния филтър. Има четири възможности за избор: 50, 75, 100 и 120 Hz. Субуферът ще извежда само честоти под избраното ниво в херци. Въртящият се контрол в десния край на устройството за дистанционно управление осигурява регулиране на усилването на високоговорителя и може да се използва за регулиране на силата на звука на изхода на субуфера, независимо от контрола на звука на основното устройство. Превключвател на дистанционното управление ви позволява да превключвате фазата на субуфера между нормална и обратна. Clarion препоръчва използването на нормална фаза за тази опция.
Допълнителен входен жак е разположен до дистанционното управление. Този жак ви позволява да свържете допълнителен аудио източник, като например MP3 плейър.
Спецификации на субуфера:
- 120W усилвател с висока мощност с нискочестотен филтър
- 17 cm контра задвижващ бас високоговорител с двоен неодимов магнит
- Компресионен блок с корпус от лят алуминий
- Кабелно дистанционно управление за контрол на усилването/нискочестотен филтър (избираеми 50, 75, 100 и 120 Hz)/фазов филтър
- Двойни 4 омови звукови бобини.

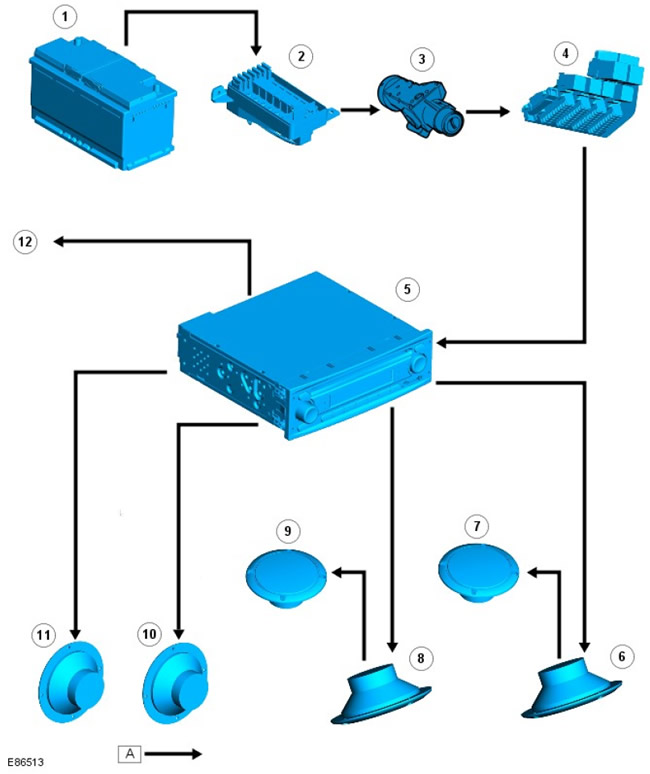

Контролна верига
Модели, започващи от моделна година 2007 (с изключение на модел SVX (60th anniversary)
[Публикацията е копирана от уеб ресурс lrman.ru]
| Поз. | Резервен номер | Име |
| 1 | части | Батерия |
| 2 | - | съединителна кутия за батерии (BJB) |
| 3 | - | Ключ за запалване |
| 4 | - | централна съединителна кутия (CJB) |
| 5 | - | Основен аудио модул |
| 6 | - | Преден десен средночестотен говорител |
| 7 | - | Преден десен високоговорител |
| 8 | - | Преден ляв средночестотен говорител |
| 9 | - | Преден LH високоговорител |
| 10 | - | Заден десен средночестотен говорител |
| 11 | - | Заден ляв средночестотен говорител |
| 12 | - | Антена |

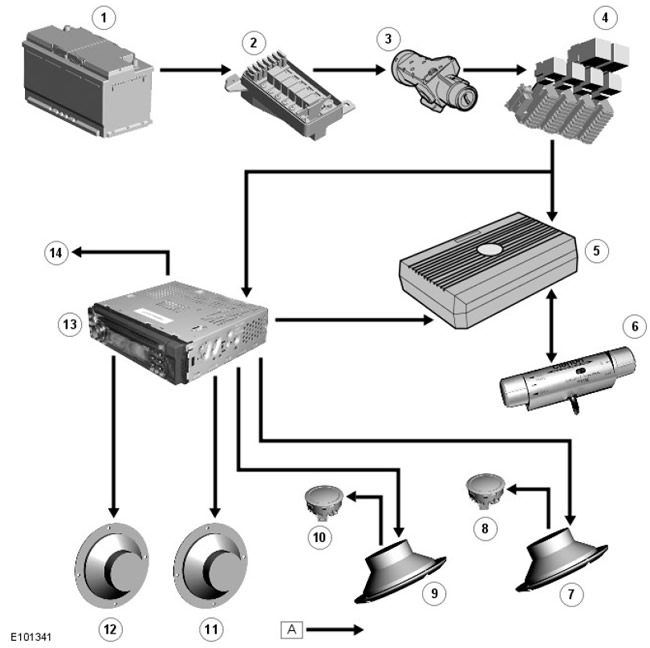

Контролна верига
Модел SVX (60th anniversary)
| Поз. | Резервен номер | Име |
| 1 | части | Батерия |
| 2 | - | BJB |
| 3 | - | Ключ за запалване |
| 4 | - | CJB |
| 5 | - | Субуфер |
| 6 | - | Устройство за дистанционно управление на субуфер |
| 7 | - | Преден десен средночестотен говорител |
| 8 | - | Преден десен високоговорител |
| 9 | - | Преден ляв средночестотен говорител |
| 10 | - | Преден LH високоговорител |
| 11 | - | Заден десен средночестотен говорител |
| 12 | - | Заден ляв средночестотен говорител |
| 13 | - | Главно аудио устройство |
| 14 | - | Антена |
