Охладител за рециркулация на отработените газове (EGR). (Defender 2007+)

Премахване

1. Изключете заземяващия проводник от батерията.

За повече информация вижте глава: Изключване и свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).

2.

ПРЕДУПРЕЖДЕНИЕ: Не извършвайте работа по автомобила, докато е поддържан само от един крик. Винаги поддържайте колата със специални стойки.

Повдигнете и поддържайте автомобила.

3.

ЗАБЕЛЕЖКА: Поставете съд за събиране на разлята течност.

Изключете левия маркуч на охлаждащата течност на топлообменника за рециркулация на отработените газове (EGR).

• За да минимизирате загубата на охлаждаща течност, затегнете маркучите.
• Освободете скобата.

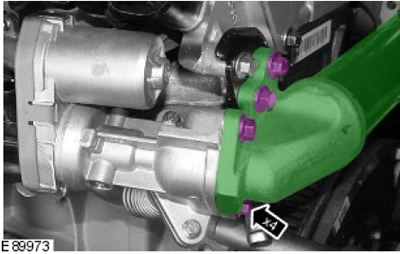

4. Изключете EGR топлообменника от EGR клапана и от скобата на EGR топлообменника.

• Отстранете 4 болта.
• Отстранете уплътнението и го изхвърлете.

5. Откачете десния маркуч за охлаждащата течност на EGR.

• За да минимизирате загубата на охлаждаща течност, затегнете маркучите.
• Освободете скобата.
• Изключете маркучите на охлаждащата течност от топлообменника на EGR.

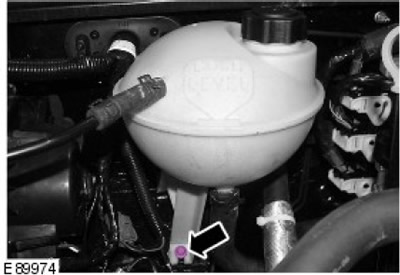

6. Поставете отново разширителния резервоар за охлаждащата течност. Отстранете болта.



7.

ЗАБЕЛЕЖКА: Двигателят е показан премахнат за по-голяма яснота.

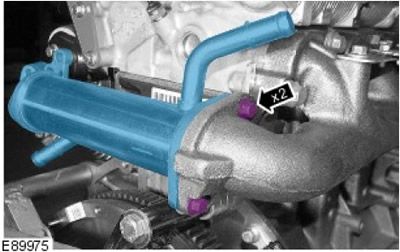

Свалете EGR охладителя.

• Отстранете два болта.
• Отстранете уплътнението и го изхвърлете.

Монтиране

1.

ЗАБЕЛЕЖКА: Почистете контактните повърхности на елементите.

Инсталирайте нов EGR топлообменник.

• Поставете ново уплътнение.
• Затегнете болтовете (момент на затягане 23 Nm).

2. Закрепете разширителния съд на охладителната система. Затегнете болта (момент на затягане 10 Nm).

(Оригиналният текст е публикуван на уебсайта: LRman.ru)

3. Свържете десния маркуч за охлаждащата течност на EGR.

• Закрепете със скоба.
• Прикрепете маркучите на охлаждащата течност към топлообменника на EGR.
• Отстранете скобите от маркучите.

4. Прикрепете EGR топлообменника към EGR клапана и скобата на EGR топлообменника.

• Поставете ново уплътнение.
• Затегнете болтовете (момент на затягане 23 Nm).

5. Свържете левия маркуч за охлаждащата течност на EGR.

• Закрепете със скоба.
• Отстранете скобите от маркучите.
• Извадете контейнера.

6. Свържете заземяващия проводник към батерията.

За повече информация вижте глава: Свързване на батерията (414-01 Батерия, монтаж на батерията и кабели, общи процедури).

7. Проверете нивото на охлаждащата течност и добавете, ако е необходимо.
