Електромагнитен клапан за управление на високо налягане (Discovery 1)

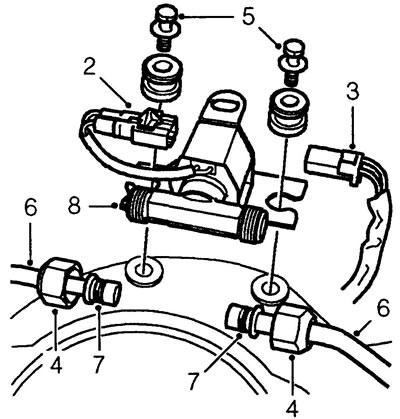

1. Свалете задния изпарител.

2. Освободете конектора на вентила от скобата на скобата.

3. Разкачете конектора на клапана.

4. Разхлабете гайките, закрепващи тръбите към клапана, и задръжте клапана с втори гаечен ключ.

5. Развийте двата винта, закрепващи клапана към корпуса на вентилатора.

6. Разкачете тръбите от вентила.

7. Изхвърлете уплътнителните пръстени и запушете тръбите.

8. Свалете клапана.

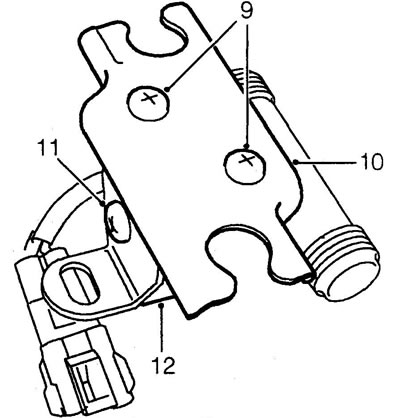

9. Отстранете двата винта, закрепващи скобата на клапана към клапана.

10. Отстранете скобата.

11. Запомнете ориентацията на клапана (според стрелката на тялото), разхлабете монтажния винт на соленоида на клапана.

12. Отстранете електромагнита.

Инсталация

13. Монтирайте соленоида на клапана.

14. Затегнете монтажния винт на соленоида на ръка.



15. Прикрепете скобата към клапана.

16. Монтирайте нови уплътнителни пръстени и затегнете гайките за монтаж на тръбата на ръка.

Оригиналната статия се намира на [www.LRman.ru]

17. Закрепете клапана към вентилатора.

18. Затегнете гайките, закрепващи тръбите към клапана, с въртящ момент от 14 Nm.

19. Затегнете винта, закрепващ соленоида към вентила.

20. Поставете обратно свалените части.
