Окабеляване на задния изпарител (Discovery 1)

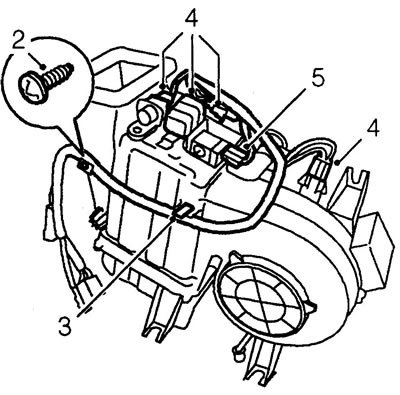

1. Свалете задния изпарител и вентилатора.



2. Разхлабете винтовете, закрепващи скобите за окабеляване към корпуса.

3. Отстранете скобите.

4. Разкачете конекторите на четирите релета.

5. Разкачете кабелите на термостата.



Оригиналната статия се намира на lrman.ru

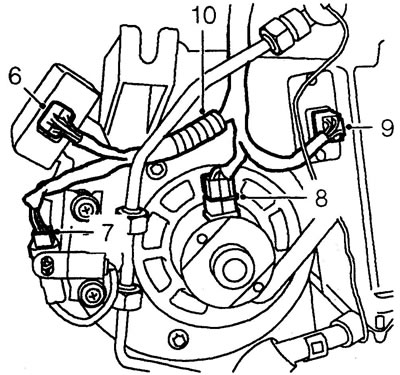

6. Изключете конектора на управляващия блок

7. Освободете конектора на контролния вентил от скобата на скобата и разкачете конектора.

8. Изключете конектора на вентилатора.

9. Разкачете конектора на радиатора.

10. Отстранете снопа кабели.

11. Монтажът се извършва в обратен ред.
