Съдържание: Премахване ⇩ Инсталация ⇩
Премахване
1. Свалете уплътнението на камерата на всмукателния колектор.
2. Свалете регулатора на налягането на горивото.

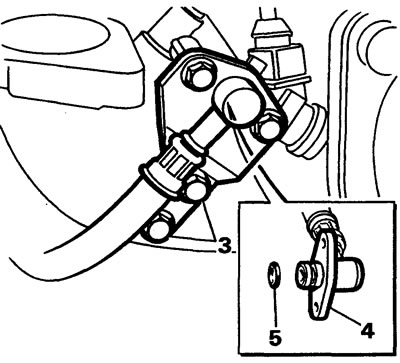

3. Развийте 4-те болта, закрепващи опорната скоба на фланеца на маркуча за подаване на гориво, и свалете скобата.
4. Разкачете маркуча за подаване на гориво от горивната релса.
5. Изхвърлете уплътнителния пръстен.

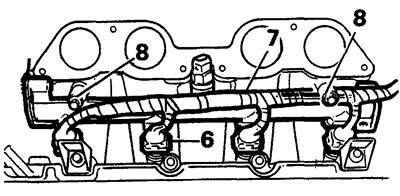

6. Разкачете конекторите на четирите инжектора.
7. Преместете снопа кабели на инжектора настрани.
8. Развийте двата болта, закрепващи горивния колектор към всмукателния колектор.
9. Извадете инжекторите от всмукателния колектор.
10. Свалете горивния колектор заедно с инжекторите.

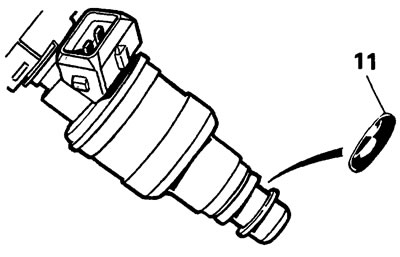

11. Отстранете и изхвърлете външните О-пръстени от инжекторите.
12. Поставете защитните капачки на инжекторите.
Допълнителни операции трябва да се извършват при необходимост.

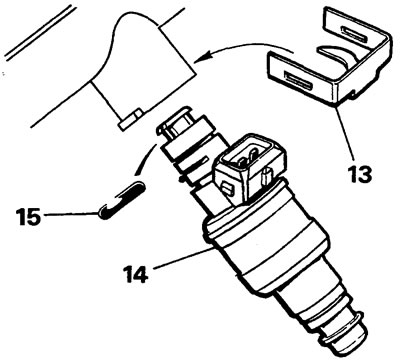

13. Разкачете скобите, закрепващи инжекторите към горивния колектор.
14. Свалете инжекторите.
15. Отстранете и изхвърлете вътрешните уплътнителни пръстени от инжекторите.
16. Свалете сензора за температура на горивото.
Инсталация
17. Почистете горивния колектор, инжекторите и леглата на сензора за температура на горивото.
18. Монтирайте сензора за температура на горивото. Въртящ момент на затягане 7 Nm.
19. Сменете уплътнителните пръстени на инжектора.
20. Монтирайте инжекторите в горивния колектор и ги закрепете със скоби.
21. Поставете инжекторите в гнездата на всмукателния колектор.
22. Затегнете монтажните болтове на горивната релса до 10 Nm.
23. Поставете обратно свалените части.
