Задна междинна опора (Range Rover 3)

Демонтаж

1. Поставете колата на асансьор.

2. Изключете отрицателната клема от акумулатора.

3. Отстранете задния задвижващ вал.

ЗАДВИЖВАЩИ ВАЛОВЕ, РЕМОНТ, Кардан - задния.

4. Нанесете маркировки за монтаж върху задвижващия вал, за да улесните последващото сглобяване.

5. Отстранете винта, свързващ предната и задната част на задвижващия вал.

(Публикацията е копирана от уеб ресурс: www.lrman.ru)

6. Отстранете задната част на задвижващия вал.

7. Отстранете регулиращата подложка от вала.

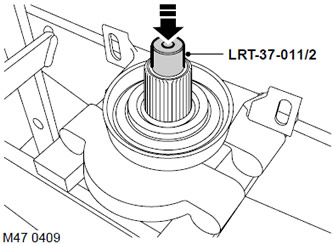

8. Поставете притискащите пръти под междинната опора, както е показано на фигурата.

9. Инсталирайте инструмент LRT-37-011/2 в края на витловия вал и натиснете вала от лагера.

Сглобяване

1. Почистете частите на задвижващия вал, лагера и свързаните фланци.

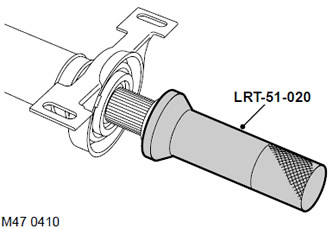

2. С помощта на инструмент LRT-51-020 монтирайте междинната опора на карданния вал.

3. Монтирайте подложката на задвижващия вал.

4. Подравнете монтажните маркировки и шлиците отпред и отзад на задвижващия вал.

5. Уверете се, че резбовата част на винта, свързващ предната и задната част на витловия вал, е чиста и суха, нанесете върху нея Loctite STC 50552 и я затегнете с въртящ момент от 97 Nm.

6. Монтирайте задния задвижващ вал.
