Обтегач на задвижващ ремък на приставката TD6 (Range Rover 3)

Преди да изключите батерията, прочетете внимателно раздела "Изключване на батерията" и следвайте всички инструкции там.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

Премахване
1. Изключете заземителния кабел на батерията.

2. Свалете задвижващия ремък на приставката.

СИСТЕМА ЗА СТАРТИРАНЕ НА ДВИГАТЕЛ И ЗАРЯД НА АКУМУЛАТОРА, РЕМОНТ, Ремък за прикачване - Td6 двигател.

3. Отстранете генератора.

СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛИ И ЗАРЯД НА АКУМУЛАТОРИ, РЕМОНТ, Генератор - двигател Td6.

4. Отстранете болта с вътрешен шестостен, който фиксира шайбата на задвижващия ремък на приставката, и свалете шайбата.

5. Развийте гайката, закрепваща лоста на обтегача на задвижващия ремък на машината към задния край на корпуса на пружинния механизъм.

6. Отстранете лоста на обтегача.

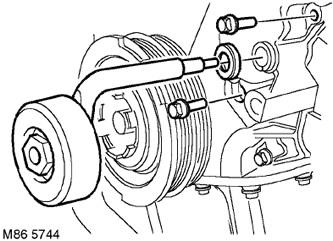

7. Отстранете и изхвърлете уплътнението на рамото на обтегача.

8. Отстранете 2-та болта, закрепващи обтегача на спомагателния задвижващ ремък към долния капак на синхронизацията.

9. Свалете обтегача.

Монтиране

1. Почистете блока на обтегача и монтажа.

2. Монтирайте блока на обтегача. Временно монтирайте лоста на обтегача, за да подравните позицията на пружинния блок с капака на синхронизацията. Затегнете болтовете с въртящ момент от 25 Nm. Свалете лоста на обтегача.

3. Почистете гнездото за уплътнението на лоста на обтегача в капака на синхронизацията и поставете ново уплътнение.

4. Закрепете правилно обтегача на задвижващия ремък на приставката към капака на синхронизацията. Поставете нова гайка и я затегнете с въртящ момент от 10 Nm.

5. Инсталирайте генератора.

СИСТЕМА ЗА ПАЛЕНЕ НА ДВИГАТЕЛИ И ЗАРЯД НА АКУМУЛАТОРИ, РЕМОНТ, Генератор - двигател Td6.

6. Инсталирайте паразитната ролка върху монтажната скоба и затегнете болта с вътрешен шестограм с въртящ момент от 25 Nm.

7. Инсталирайте задвижващия ремък на приставката.
