Стартер на двигател TD6 (Range Rover 3)

Преди да изключите батерията, прочетете внимателно раздела "Изключване на батерията" и следвайте всички инструкции там.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

Премахване

1. Изключете заземителния кабел на батерията.

2. Отстранете въздушната тръба.

ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.

3. Отстранете скобата, закрепваща кабелния сноп към тръбата на измервателната пръчка.

4. Разкачете скобата на тръбата за гориво от тръбата на измервателната пръчка.

5. Издърпайте измервателната пръчка.

6. Отстранете болта, закрепващ тръбата на щеката за измерване на маслото.

7. Отстранете тръбата на измервателната пръчка и изхвърлете О-пръстена.

8. Разкопчайте скобата на положителния проводник от всмукателния колектор.

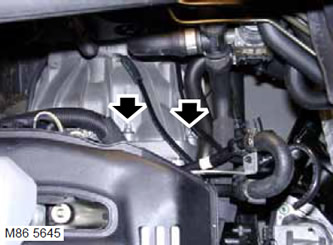

9. Развийте 2 болта Torx и отстранете стартера за достъп до електрическите конектори.

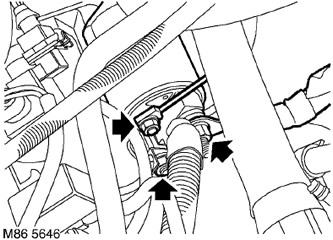

10. Развийте гайката и изключете кабела на акумулатора от стартера.

11. Развийте 2-те гайки и откачете останалите проводници от стартера.

12. Отстранете стартера.

Монтиране

1. Почистете стартера и свързващите повърхности от мръсотия. Почистете водещия щифт и отвора за щифта.

2. Поставете стартера до седалката, свържете проводниците и затегнете гайките с въртящ момент от 6 Nm.

3. Свържете кабела на акумулатора към стартера и затегнете гайката с въртящ момент от 15 Nm.

4. Инсталирайте стартера и затегнете Torx болтовете с въртящ момент от 47 Nm.

5. Монтирайте скобата на положителния проводник на всмукателния колектор.

6. Почистете тръбата на измервателната пръчка и отвора в масления съд.

7. Монтирайте О-пръстена върху тръбата на измервателната пръчка, монтирайте тръбата и затегнете болта с въртящ момент от 6 Nm.

8. Монтирайте измервателната пръчка.

9. Монтирайте скобата на тръбата за гориво върху тръбата на измервателната пръчка.

10. Закрепете кабелния сноп към тръбата на измервателната пръчка.

11. Поставете отново тръбата за въздух.
