Съдържание: Премахване ⇩ Монтиране ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Премахване
1. Изключете заземителния кабел на батерията.
2. Отстранете защитния капак на вентилатора.
ОХЛАДИТЕЛНА СИСТЕМА: V8 двигател, РЕМОНТ, Виско съединител на вентилатора.
3. Разхлабете 2-те болта на обтегача на колана.

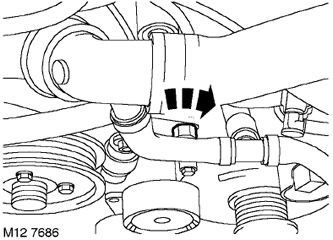

4. С помощта на гаечен ключ 17 mm завъртете напълно обтегача, за да облекчите напрежението в колана. Обтегачът трябва да се завърти по посока на часовниковата стрелка.

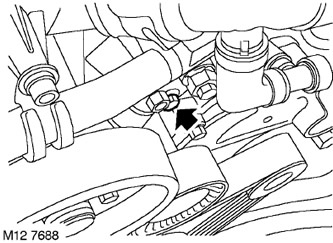

5. Докато държите обтегача в прибрано положение, затегнете монтажния болт на обтегача.

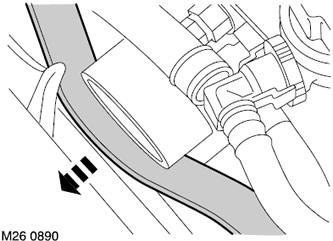

6. Свалете ремъка от опъващата ролка.

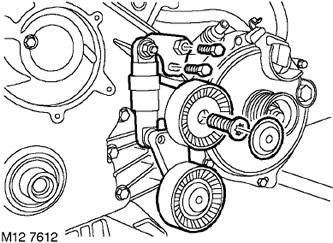

7. Развийте гайката, закрепваща обтегача към регулиращата скоба.
8. Отстранете 2-та болта, закрепващи обтегача на задвижващия ремък на приставката към долния капак на синхронизацията.
9. Отстранете капака за замърсяване от ролката на ремъка и развийте болта Torx, закрепващ ролката на ремъка.
10. Отстранете обтегача на задвижващия ремък на приставката.
11. Отстранете болта и обтегача от скобата.
12. Отделете обтегача от регулиращата скоба.
Монтиране
1. Монтирайте обтегача върху регулиращата скоба, завийте гайката, без да я затягате напълно.
2. Монтирайте обтегача върху скобата на ролката и затегнете болта.
3. Монтирайте обтяжната ролка и монтирайте върху капака на синхронизацията и затегнете болта.
4. Поставете капака за мръсотия върху обтяжната ролка.

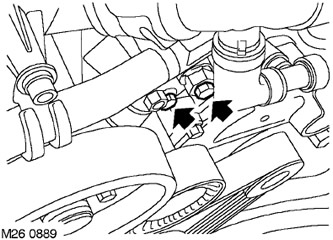

5. Монтирайте обтегача на горния капак на зъбните колела, затегнете 2 болта и не ги затягайте докрай.

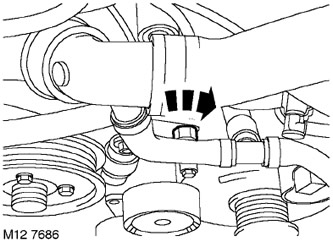

6. С помощта на гаечен ключ 17 мм завъртете обтегача на ремъка по посока на часовниковата стрелка, докато спре.
7. Докато държите обтегача в позиция, съответстваща на напрежението на колана, затегнете закрепващия болт.
8. Поставете задвижващия ремък на приспособлението върху всички ролки, с изключение на обтягащата ролка.
9. Поставете задвижващия ремък на приставката върху обтяжната ролка. Уверете се, че задвижващият ремък на машината е поставен срещу всички ролки.

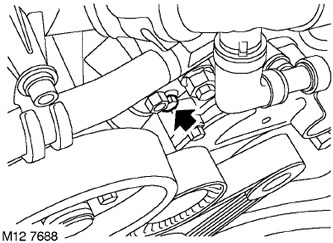

10. Разхлабете болта на обтегача, докато обтегачът се освободи.

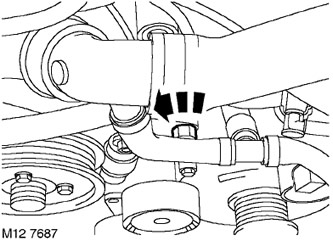

11. С помощта на гаечен ключ 17 mm завъртете обтегача в посока, обратна на часовниковата стрелка, за да завъртите напълно обтегача, за да стегнете колана.

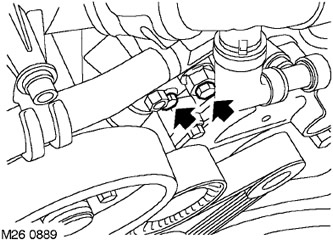

12. Поддържайки обтегача в състояние, съответстващо на напрежението на колана, затегнете болта на обтегача с въртящ момент от 30 Nm.
13. Затегнете гайката, закрепваща обтегача към регулиращата скоба.
14. Поставете защитния капак на вентилатора.
ОХЛАДИТЕЛНА СИСТЕМА: V8 двигател, РЕМОНТ, Виско съединител на вентилатора.
15. Свържете заземителния кабел на батерията.
