Гарнитури на изпускателния колектор (Range Rover 3)

Съдържание: Демонтаж ⇩ Сглобяване ⇩

Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.

ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.

Демонтаж

1. Откачете отрицателния полюс на акумулатора.

2. Отстранете капака на клапана с уплътнението.

ДВИГАТЕЛ TD6, РЕМОНТ, Гарнитура на капака на клапаните.

3. Отстранете съединителя на вискозен вентилатор.

ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Виско съединител на вентилатора.

4. Отстранете 3-те болта, закрепващи топлообменника на EGR.

5. Разхлабете скобата, закрепваща тръбата на системата за рециркулация на отработените газове към топлообменника, и отстранете скобата от топлообменника.

6. Отстранете 2-та болта, закрепващи топлинния щит и тръбата за рециркулация на отработените газове (EGR) към изпускателния колектор.

Оригиналният текст е публикуван на уебсайта (lrman.ru)

7. Отстранете топлинния щит от колектора.

8. Отстранете тръбата на EGR системата със скоба.

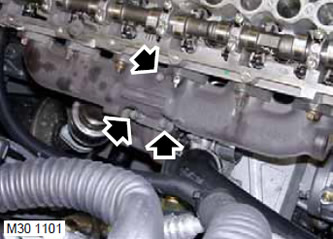

9. Отстранете 3-те болта, закрепващи турбокомпресора към изпускателния колектор. Изхвърлете уплътнението.

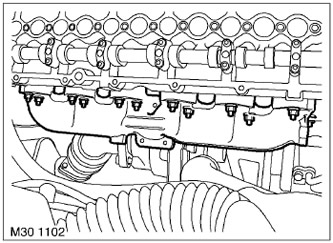

10. Свалете 12-те гайки на изпускателния колектор, свалете колектора и изхвърлете уплътнението.

Сглобяване

1. Избършете изпускателния колектор и съединителната повърхност.

2. Монтирайте изпускателния колектор към главата на цилиндъра, като използвате нови уплътнения.

3. Завийте монтажните гайки на изпускателния колектор и ги затегнете. Момент на затягане 24 Nm.

4. Инсталирайте турбокомпресора върху новото уплътнение и затегнете монтажните му болтове. Момент на затягане 50 Nm.

5. Избършете тръбата на EGR системата и свързващата повърхност.

6. Инсталирайте тръбата за рециркулация на отработените газове (EGR) и прикрепете скобата, но все още не я затягайте напълно.

7. Поставете топлинния щит върху колектора и затегнете тръбата за рециркулация на отработените газове (EGR) и болтовете на топлинния щит. Момент на затягане 25 Nm.

8. Затегнете скобата, закрепваща тръбата на EGR системата към системния клапан.

9. Затегнете болтовете на топлообменника за рециркулация на отработените газове (EGR). Момент на затягане 25 Nm.

10. Монтирайте съединителя на вискозен вентилатор.
