Клапанный рычаг - снятие и установка (Дефендер 2007+)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите крышку головки цилиндров.

За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

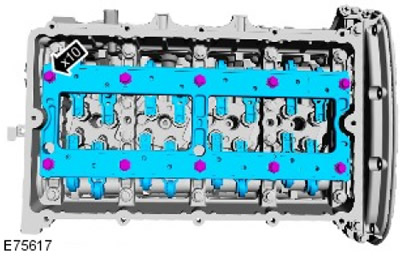

3. Снимите опорное устройство коромысел. Выверните 10 болтов.



4.

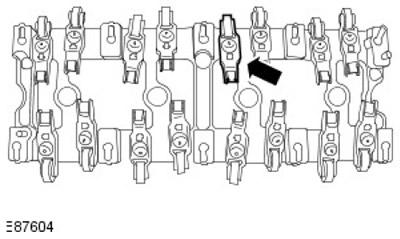

ПРИМЕЧАНИЕ: Показано одно коромысло, остальные аналогичны.

Снимите коромысло.

Установка

1.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите коромысло.

2.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

Установите опорное устройство коромысел.

• Стадия 1: Затяните усилием 10 Нм.
• Стадия 2: Затяните еще на 30 градусов.

3. Установите крышку головки цилиндров.

За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

4. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
