Оглавление: Снятие ⇩ Установка ⇩
Снятие
Предупреждения:
- В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
- Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
- Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
- При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
- Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
- Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение этого указания может привести к травме.
ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту. Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

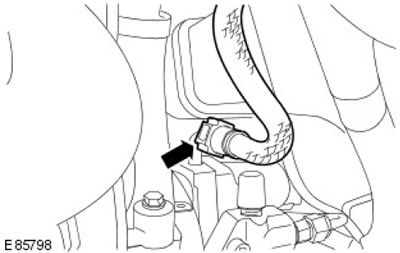

2. Отсоедините шланг принудительной вентиляции картера (PCV).
3. Снимите топливные форсунки.
За дополнительной информацией обратитесь к главе: Топливная форсунка (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

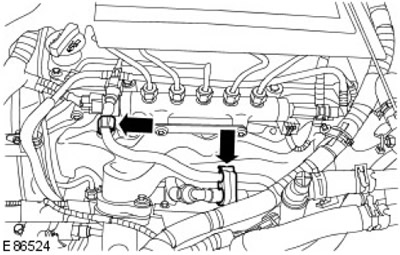

4. Освободите топливопровод.
5.
ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
Отсоедините возвратный топливопровод.

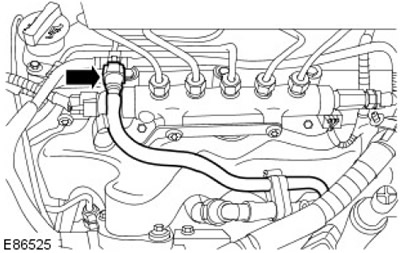

6.
ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
Отсоедините возвратный топливопровод.

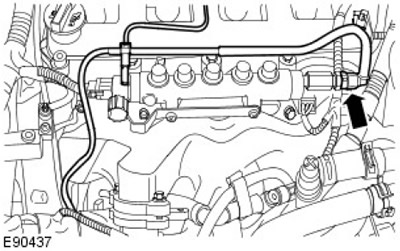

7.
ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
Снимите возвратный топливопровод.

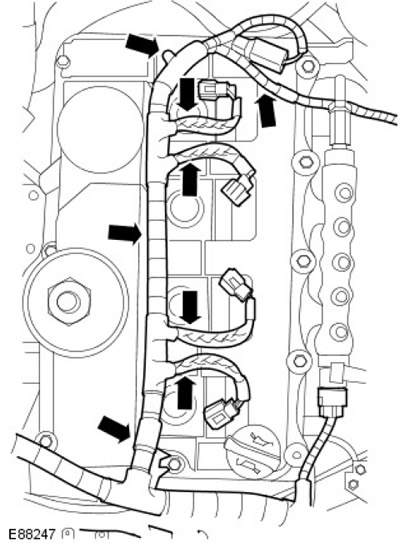

8. Отсоедините жгут электропроводки двигателя от крышки головки цилиндров.

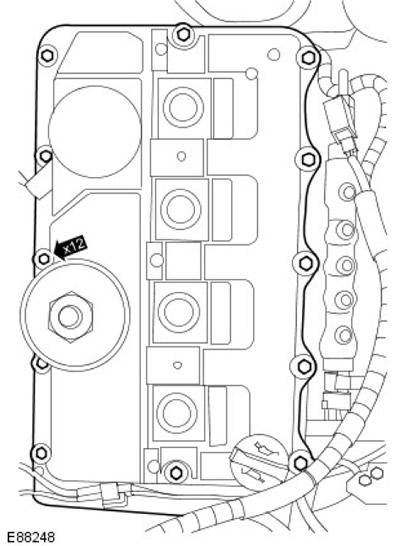

9. Снимите крышку головки цилиндров.
- Полностью ослабьте 12 болтов.
- Снимите прокладку и отправьте ее на утилизацию.
Установка
1.

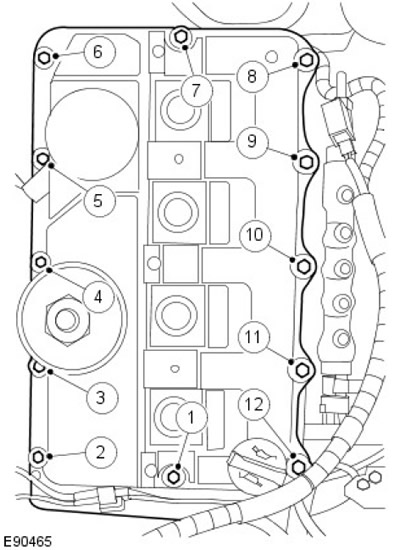

ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в порядке, показанном на рисунке.
Установите элементы на место, действуя в обратной последовательности.
- Установите новую прокладку.
- Затяните болты усилием 10 Нм.
2. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
