Антенна противоугонной системы (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите правую верхнюю панель отделки стойки кузова "А". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

3. Снимите правую верхнюю панель отделки стойки кузова "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

4. Снимите правую верхнюю панель отделки стойки кузова "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

5. Снимите правый противосолнечный козырёк.

• Снимите крышки винтов.
• Выверните 2 винтов.
• Ослабьте и отсоедините электрический разъем.

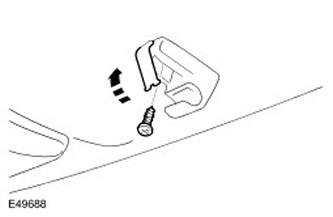

6. Снимите фиксатор противосолнечного козырька.

• Снимите крышку винта.
• Выверните винт.

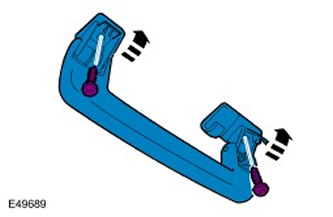

7. Снимите правые пассажирские поручни.

• Осторожно освободите крышки 6 винтов.
• Выверните 6 винтов.

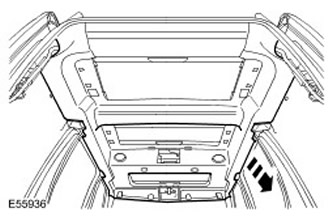

8. Освободите потолочную обивку правой части крыши. Освободите 6 зажимов.

(Исходный текст можно найти на: lrman.ru)

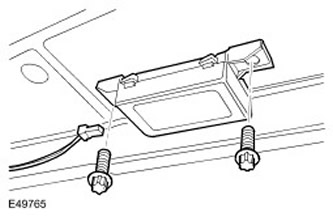

9. Снимите антенну противоугонной сигнализации.

• Отсоедините электрический разъем.
• Выверните 2 болта.

Установка

1. Установите антенну противоугонной сигнализации.

• Подсоедините электрический разъем.
• Затяните болты (момент затяжки 10 Нм).

2 . Закрепите потолочную обивку правой части крыши. Осторожно закрепите зажимы.

3. Установите правые пассажирские поручни.

• Вверните винты.
• Установите крышки винтов.

4. Установите зажим крепления противосолнечного козырька.

• Установите винт.
• Установите крышку винта.

5. Установите правый противосолнечный козырёк.

• Подсоедините и зафиксируйте электрический разъем.
• Вверните винты.
• Установите крышки винтов.

6. Установите правую верхнюю панель отделки стойки кузова "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

7. Установите правую верхнюю панель отделки стойки кузова "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

8. Установите левую верхнюю панель отделки стойки кузова "А". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

9. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
