Подушка безопасности переднего пассажира - до 2004 модельного года (Фрилендер 1)

Демонтаж

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.

ПРЕДОСТЕРЕЖЕНИЕ: При демонтаже, проверке и установке модуля подушки безопасности не наклоняйтесь над ним.

1. Выполните все правила безопасности при работе с системой подушек безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Правила работы с подушками безопасности и пренатяжителями ремней безопасности.

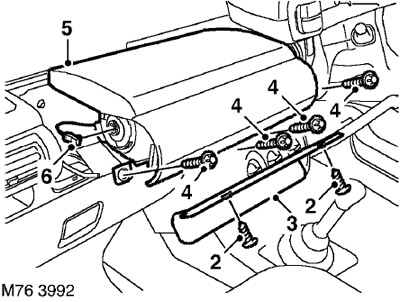

2. Отверните 2 винта крепления нижней декоративной накладки модуля подушки безопасности.

3. Снимите декоративную накладку.

4. Отверните 4 болта Torx крепления модуля подушки безопасности к панели управления.

5. Снимите модуль подушки безопасности с панели управления.

ВНИМАНИЕ: Не допускайте, чтобы модуль подушки безопасности висел на кабеле питания.

6. Высвободите электропроводку из хомута и отсоедините электрический разъем от модуля подушки безопасности.

7. Снимите модуль подушки безопасности.

ПРЕДОСТЕРЕЖЕНИЕ: Храните подушки безопасности лицевой стороной вверх. Если хранить модуль подушки безопасности стороной развертывания, обращенной вниз, то при случайном срабатывании его подбросит вверх с достаточной силой, чтобы вызвать серьезную травму.

Установка

ПРИМЕЧАНИЕ: В случае замены модуля подушки безопасности следует записать штрих-код нового модуля.

1. Расположите модуль подушки безопасности рядом с панелью управления и подсоедините к модулю электрический разъем.

2. Установите модуль подушки безопасности на панель управления и затяните винты Torx с моментом 9 Нм.

3. Установите на место нижнюю декоративную накладку модуля подушки безопасности и затяните винты ее крепления.

4. Присоедините клеммы аккумуляторной батареи, сначала "отрицательную" клемму.
