Демонтаж
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.
1. Выполните все правила безопасности при работе с системой подушек безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Правила работы с подушками безопасности и пренатяжителями ремней безопасности.
ВНИМАНИЕ: Перед тем как отсоединять элементы рулевого привода, установите колеса в положение прямолинейного движения и зафиксируйте рулевое колесо. Поворот рулевого колеса приведет к повреждению поворотного контактора системы SRS.
2. Снимите рулевое колесо.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевое колесо.
ВНИМАНИЕ: После демонтажа рулевого колеса зафиксируйте поворотный контактор с помощью клейкой ленты.
3. Снимите верхнюю и нижнюю части кожуха рулевой колонки.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Кожух рулевой колонки.

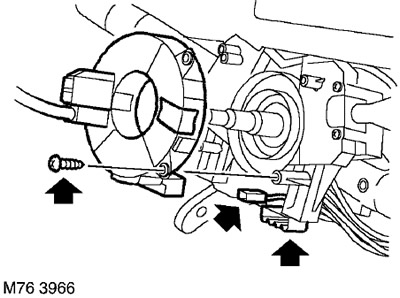

4. Отсоедините 2 электрических разъема от узла поворотного контактора.
5. Отверните 4 винта и снимите поворотный контактор.
ВНИМАНИЕ: Не разбирайте поворотный контактор. Он относится к необслуживаемым элементам и должен заменяться единым узлом.
Установка
1. Убедитесь в том, что поворотный контактор установлен в центральное положение. Для того чтобы установить поворотный контактор в центральное положение, осторожно поверните его по ходу или против хода часовой стрелки до появления белого сегмента на индикаторном колесе.
ВНИМАНИЕ: Убедитесь в том, что передние колеса установлены в положение прямолинейного движения.
2. Установите поворотный контактор и зафиксируйте его винтами.
3. Подсоедините электрические разъемы к поворотному контактору.
4. Установите верхнюю и нижнюю части кожуха рулевой колонки.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Кожух рулевой колонки.
5. Установите рулевое колесо.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевое колесо.
6. Присоедините клеммы аккумуляторной батареи, сначала "отрицательную" клемму.
