Система сотового телефона (до 2009 модельного года) (Дискавери 3)

Расположение компонентов системы сотового телефона

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Микрофон
2	-	Приёмопередатчик (TM)
3	-	Антенна сотового телефона
4	-	Адаптер опорной пластины
5	-	Держатель адаптера
6	-	Динамик
7	-	Подвижная контактная группа
8	-	Переключатели на рулевом колесе
9	-	Усилитель
10	-	IHU
11	-	Динамики

В систему сотового телефона входят:

• Приёмопередатчик (TM)
• Адаптер опорной пластины
• Держатель телефона
• Микрофон
• Антенна сотового телефона

Применяемая на данном автомобиле телефонная система позволяет водителю закрепить свой сотовый телефон на автомобиль и пользоваться им без помощи рук. Для этого служит держатель, уникальный для каждой марки телефона. Держатель телефона, в свою очередь, устанавливается в стандартный адаптер, который соединяется с приёмопередатчиком. Приёмопередатчик соединён с локальной сетью MOST, по которой он обменивается данными с остальными компонентами системы Для получения дополнительной информации обратитесь к Communications Network (418-00 Module Communications Network)

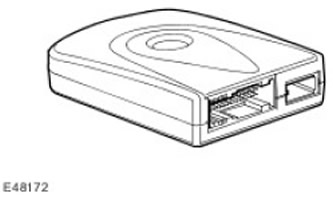

Модуль приемопередатчика

Модуль приемопередатчика (ТМ) расположен в правой задней части багажного отсека. Модуль ТМ служит интерфейсом между телефоном и объединенным головным блоком аудиосистемы (IHU) В модульТМ также включены аппаратная часть и программное обеспечение системы распознавания голосовых команд.

Контакты разъема С2777 приёмопередатчика

№ контакта	Описание	Входной сигнал/выходной сигнал
1-15	Нормально замкнутый	-
16	Зажигание	Входной сигнал
17	Напряжение аккумуляторной батареи	Входной сигнал
18	Напряжение аккумуляторной батареи	Входной сигнал
19-32	Нормально замкнутый	-
33	Масса	-
34	Масса	-
35	Нормально замкнутый	-
36	Нормально замкнутый	-
37	(+) динамика сотового телефона	Выходной сигнал
38	(-) динамика сотового телефона	-
39	(+) микрофона сотового телефона	Входной сигнал
40	(-) микрофона сотового телефона	-
41	Сигнал звонка (не для телефонов Nokia)	Входной сигнал
42	Сигнал звонка (для телефонов Nokia)	Входной сигнал
43	Нормально замкнутый	-
44	Кнопка начала разговора на рулевом колесе	Входной сигнал
45	Прием / передача телефонного сигнала	Входной сигнал/выходной сигнал
46	«Масса» экранирования	-
47	(+) последовательной передачи данных (шина F Nokia)	Выходной сигнал
48	(-) последовательной передачи данных (шина F Nokia)	-
49	(+) последовательного приема данных (шина F Nokia)	Входной сигнал
50	(-) последовательного приема данных (шина F Nokia)	-
51	Сигнал идентификации держателя телефона	Входной сигнал
52	Напряжение питания держателя телефона	Входной сигнал
53	"Масса" зарядки телефона	-
54	Напряжение зарядки батареи	Выходной сигнал

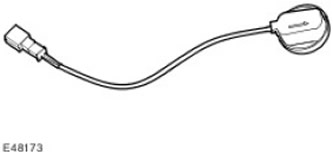

Микрофон

Один и тот же микрофон используется при разговорах по телефону «Hands Free» (свободные руки) и в системе распознавания голосовых команд. В микрофон встроен подавитель шумов для работы с телефоном без помощи рук. Микрофон имеет стандартную характеристику направленности и закреплен на консоли крыши.

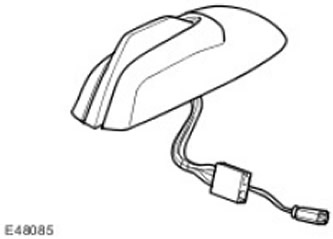

Антенна сотового телефона

Антенна сотового телефона находится в обтекателе, установленном на крыше, и соединена с модулем ТМ одним коаксиальным кабелем. Для получения дополнительной информации обратитесь к Antenna (415-02 Antenna)

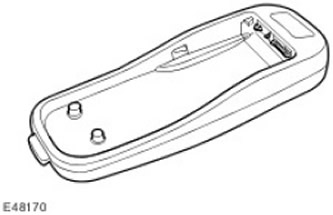

Держатель переходника телефона

Система сотового телефона допускает использование телефонов разных моделей и производителей. Это достигается применением держателя, который подходит для конкретного телефона. Держатели имеют конструктивные отличия, зависящие от модели сотового телефона.

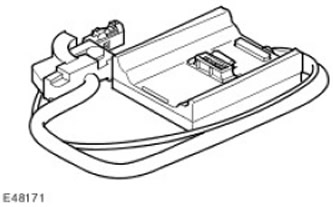

Опорная пластина адаптера телефона

Опорная пластина находится в центре подлокотника. Опорная пластина соединёна с приёмопередатчиком выделенной линией последовательной передачи данных.
