Вентилятор и двигатель вентилятора системы охлаждения: с кондиционером (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

3. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

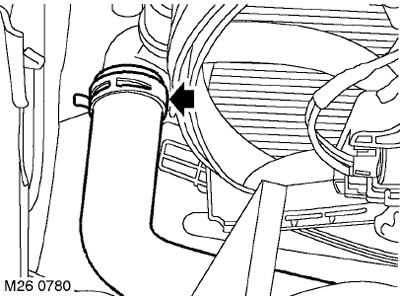

4. Ослабьте хомут и отсоедините верхний шланг от радиатора.

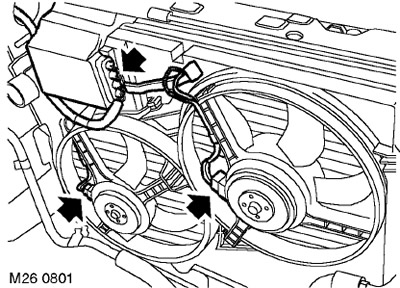

5. Отсоедините электрические разъёмы от корпуса реле и от двигателей вентиляторов.

6. Отведите проводной жгут от кожуха вентилятора.

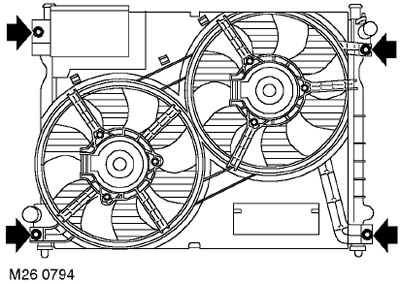

7. Отверните 4 болта крепления кожуха вентилятора к радиатору.

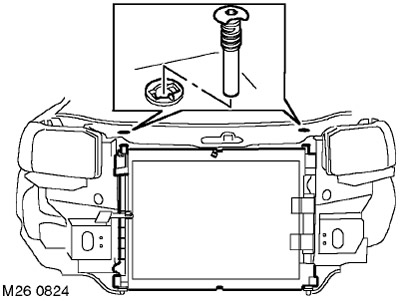

8. Отверните два самореза крепления радиатора к поперечине рамки радиатора.

9. С помощью напарника осторожно выньте кожух вентилятора с двигателем.

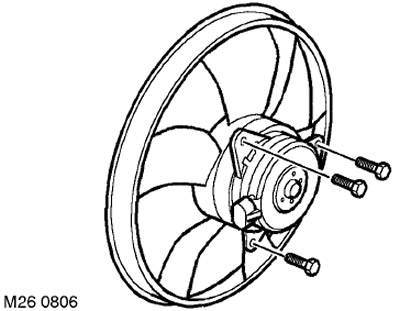

10. Отверните 6 болтов крепления электродвигателей вентиляторов к кожуху и снимите электродвигатели.

Установка

1. Установите двигатели на кожух, вверните болты и затяните их моментом 5 Нм.

2. Установите вентилятор в сборе с электродвигателем на радиатор, вверните винты и затяните их моментом 5 Нм.

3. Вверните саморезы.

4. Присоедините разъемы.

5. Закрепите реле и проводной жгут на кожухе вентилятора.

6. Подсоедините верхний шланг к радиатору и закрепите хомутом.

7. Присоедините нижний шланг к радиатору и закрепите его хомутом.

8. Залейте в двигатель охлаждающую жидкость.
