Кронштейн правой опоры двигателя в сборе (Фрилендер 1)

Демонтаж

1. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

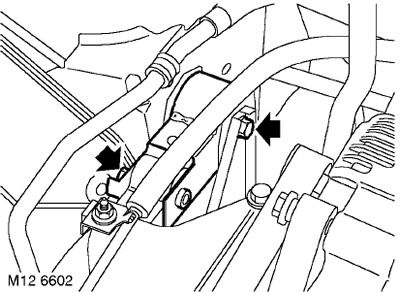

3. Выверните болт крепления верхней правой поперечины двигателя к верхнему кронштейну.

4. Ослабьте болт крепления верхней правой поперечины двигателя к кузову и отведите поперечину от верхнего кронштейна.

5. Подоприте двигатель, поставив под поддон домкрат с деревянным бруском в качестве проставки.

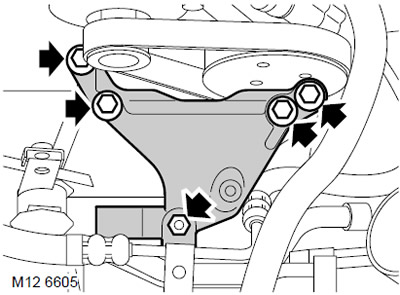

6. Отверните гайку и 4 болта крепления верхнего кронштейна двигателя к правой гидроопоре и к переднему креплению на двигателе.


7. Снимите кронштейн трубки насоса гидроусилителя с гидроопоры и отведите трубку в сторону.

8. Снимите верхний кронштейн.

Установка

1. Установите верхний кронштейн на двигатель, вверните болты и затяните их моментом 100 Нм.

2. Опустите домкрат под двигателем и уберите домкрат.

3. Установите кронштейн шланга насоса гидроусилителя на гидравлическую опору.

4. Наверните гайку крепления верхнего кронштейна двигателя к гидравлической опоре и затяните её. Момент затяжки 85 Нм.

5. Установите верхнюю правую поперечину на кронштейн, вверните болт и затяните его моментом 100 Нм.

6. Затяните болт крепления верхней поперечины к кузову моментом 100 Нм.

7. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

8. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.
