Чехол внутреннего шарнира равных угловых скоростей (ШРУС) (Фрилендер 2)

Специальный инструмент

303-D121 Puller, General Purpose

ПРИМЕЧАНИЕ: На рисунке показан чехол правого внутреннего шарнира равных угловых скоростей; левый аналогичен.

Снятие

1. Снимите полуось. Обратитесь к процедуре: Правая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).

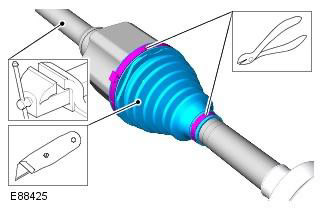

2.

ПРИМЕЧАНИЕ: Отбракуйте за ненадобностью зажимы.

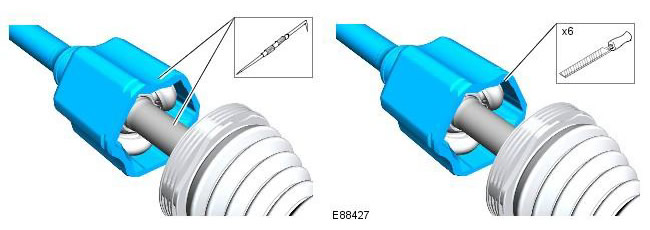

3.

ПРЕДОСТЕРЕЖЕНИЕ: Позаботьтесь о том, чтобы грязь и стружка не проникли в элемент.

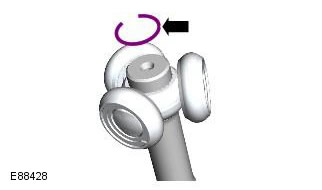

4.

ПРИМЕЧАНИЕ: Отбракуйте зажим крепления.

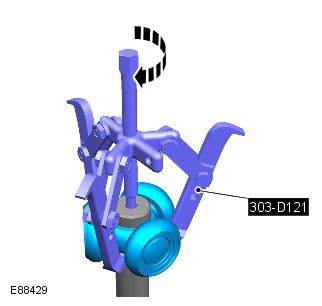

5. Специальный инструмент: 303-D121

Установка

1. Очистите элементы и проверьте их на наличие ухудшения состояния.

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте абсолютную чистоту при обращении с этими элементами.

2. Установите внутренний шарнир равных угловых скоростей на полуось.

ПРИМЕЧАНИЕ: Установите новый зажим.

3. Установите внешний шарнир равных угловых скоростей на полуось.

ПРЕДОСТЕРЕЖЕНИЕ: Эти элементы следует установить в исходное положение, отмеченное при снятии.

4. Набейте внутренний шарнир поставляемой консистентной смазкой.

5. Прикрепите чехол внутреннего ШРУСа к внутреннему ШРУСу.

ПРИМЕЧАНИЕ: Установите новые зажимы крепления.

6. Установите полуось. Обратитесь к процедуре: Правая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).
