Специальный инструмент
![]() | ![]() | ![]() |
ПРИМЕЧАНИЕ: Защитная втулка для уплотнения - это не специальный инструмент, но она присутствует в каталоге запасных частей.
Снятие
1. Снимите панель накопительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

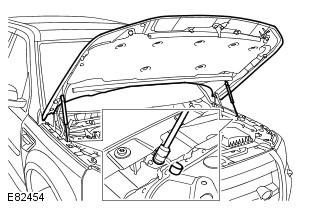

2. Высвободите опорные стойки капота и зафиксируйте капот в вертикальном положении.
![](https://www.lrman.ru/img/freel/0395.jpg)
3. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
4. Снимите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

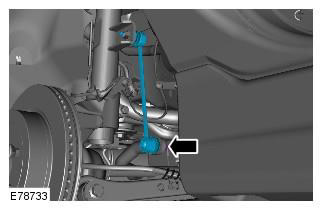

5. Момент затяжки: 60 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.
![](https://www.lrman.ru/img/freel/0396.jpg)

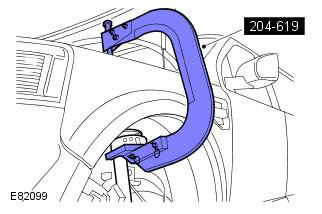

6. Сожмите пружину в сборе с амортизатором. Специальный инструмент(ы): 204-619
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
![](https://www.lrman.ru/img/freel/0397.jpg)

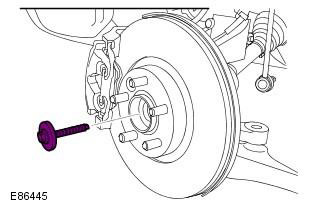

7. Момент затяжки: Этап 1: 45 Nm. Этап 2: 60°
ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.
![](https://www.lrman.ru/img/freel/0398.jpg)

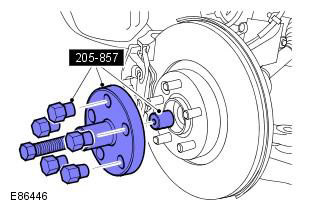

8. Частично высвободите полуось из опоры ступицы. Специальный инструмент: 205-857
![](https://www.lrman.ru/img/freel/0399.jpg)

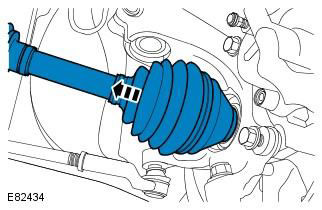

9. Частично высвободите полуось из опоры ступицы.
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.
![](https://www.lrman.ru/img/freel/0400.jpg)

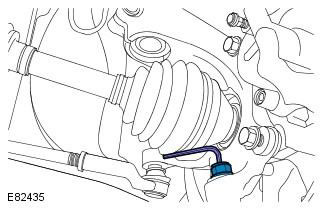

10. Момент затяжки: 100 Nm
ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
![](https://www.lrman.ru/img/freel/0401.jpg)

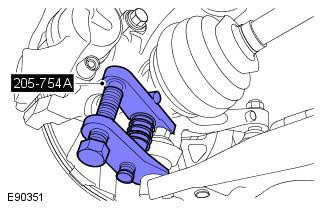

11. Специальный инструмент: 205-754A
![](https://www.lrman.ru/img/freel/0402.jpg)
12. Извлеките полуось из опоры ступицы.
ПРЕДОСТЕРЕЖЕНИЕ: Не используйте молоток, чтобы отделить полуось от ступицы в сборе, несоблюдение этого указания может привести к повреждению полуоси.
![](https://www.lrman.ru/img/freel/0403.jpg)

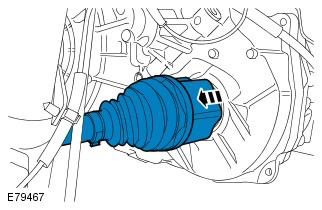

13.
ПРЕДУПРЕЖДЕНИЕ: Механическая коробка передач: Вытекание жидкости неизбежно, используйте впитывающую ткань или установите емкость для сбора жидкости.
![](https://www.lrman.ru/img/freel/0404.jpg)
Установка

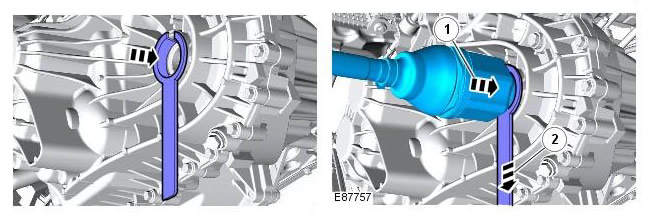

1. Во избежание повреждения масляного уплотнения используйте защитную втулку при установке полуоси в коробку передач. Это не специальный инструмент, но она присутствует в каталоге запасных частей.
ПРИМЕЧАНИЕ: Не вставляйте полуось до конца, пока не будет снята защита масляного уплотнения.
![](https://www.lrman.ru/img/freel/0405.jpg)
2. При установке выполните процедуру снятия в обратной последовательности.
Затяните гайку полуоси от руки.
Не используйте пневматический инструмент для установки гайки. Невыполнение этого указания может привести к повреждению данного компонента.
3. Только автомобили с механической коробкой передач: Проверьте уровень трансмиссионной жидкости и при необходимости долейте жидкость. Обратитесь к процедуре: Проверка уровня трансмиссионной жидкости (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
