Прокладка левой головки цилиндров (Рендж Ровер 3)


  • Главная
  • Range Rover
  • Рендж Ровер 3
  • Силовой агрегат
  • Бензиновый двигатель V8
  • Прокладка левой головки цилиндров

        0
Оглавление: Снятие ⇩ Установка ⇩
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие


1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.


4. Слейте масло из двигателя и отверните масляный фильтр.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Моторное масло и масляный фильтр - двигатель V8.


5. Снимите левый выпускной коллектор.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) левого выпускного коллектора.


6. Отсоедините шланги системы охлаждения от жидкостного насоса.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Трубки, соединяющие распределительный патрубок с насосом системы охлаждения.


7. Снимите левый регулятор фаз газораспределения.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Регулятор фаз газораспределения (VCC). Левая головка цилиндров.

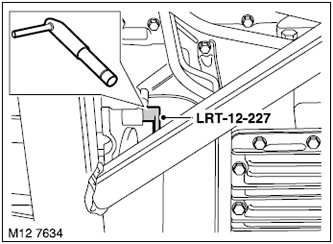

8. Выньте заглушку LRT-12-227 из отверстия под фиксатор.


8. Выньте заглушку LRT-12-227 из отверстия под фиксатор.

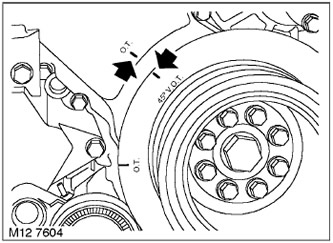

9. Поверните коленчатый вал против часовой стрелки в положение 45о до ВМТ


9. Поверните коленчатый вал против часовой стрелки в положение 45о до ВМТ

ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.


10. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4 с распредвалов левой головки цилиндров.

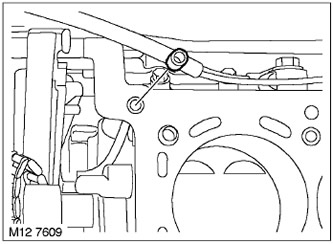

11. Отверните болт крепления башмака цепи к левой головке цилиндров.


11. Отверните болт крепления башмака цепи к левой головке цилиндров.

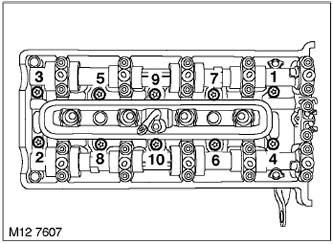

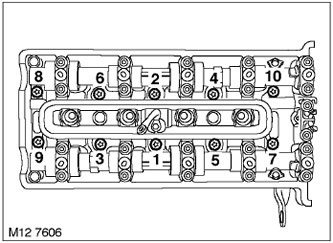

12. В указанной на рисунке последовательности ослабьте 10 болтов крепления головки цилиндров.


12. В указанной на рисунке последовательности ослабьте 10 болтов крепления головки цилиндров.



13. Утилизируйте 10 болтов крепления головки и выньте 10 шайб болтов.

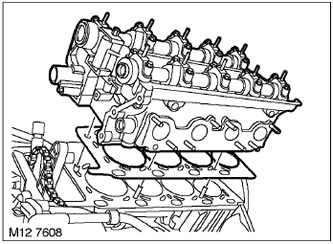

14. С помощью напарника снимите головку цилиндров.


14. С помощью напарника снимите головку цилиндров.

15. Утилизируйте прокладку головки блока цилиндров.

16. Утилизируйте кольцевое уплотнение на блоке цилиндров.


16. Утилизируйте кольцевое уплотнение на блоке цилиндров.

Установка


1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.

ВНИМАНИЕ: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не осталось масло или охлаждающая жидкость. Если этого не сделать, то, при заворачивании болтов крепления головки, можно повредить блок цилиндров.




2. Используя поверочную линейку и щуп, проверьте линейность нижней плоскости головки по…

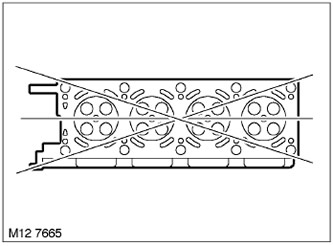

2. Используя поверочную линейку и щуп, проверьте линейность нижней плоскости головки по направлениям, указанным на рисунке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - V8.


3. Установите на блок цилиндров новое кольцевое уплотнение.

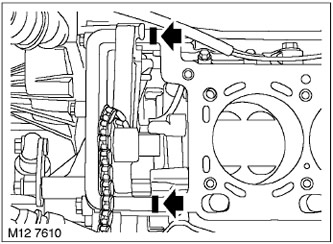

4. Нанесите герметик STC 50550 на места, показанные на рисунке.


4. Нанесите герметик STC 50550 на места, показанные на рисунке.

5. Наденьте новую прокладку головки блока на установочные штифты в блоке цилиндров.

6. С помощью напарника поставьте головку на блок проследив за тем, чтобы она попала на штифты.

7. Вложите на место шайбы болтов крепления головки и вверните новые болты. Затяните болты крепления…


7. Вложите на место шайбы болтов крепления головки и вверните новые болты. Затяните болты крепления головки моментом 30 Н·м в последовательности, указанной на рисунке. При помощи углового динамометрического ключа, в той же последовательности, доверните болты на 80°, а затем - ещё на 80°.



ПРИМЕЧАНИЕ: Не пытайтесь удалить с новых болтов специальное покрытие.


8. Вверните болт крепления башмака цепи к левой головке цилиндров и затяните его.

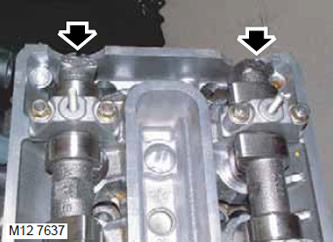

9. Осторожно поворачивайте распредвалы до тех пор, пока буквы и номера цилиндров, расположенные в…


9. Осторожно поворачивайте распредвалы до тех пор, пока буквы и номера цилиндров, расположенные в задней части валов, не окажутся направленными вверх.

ПРИМЕЧАНИЕ: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.

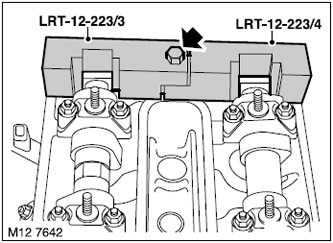

10. Ослабьте болт крепления оправки LRT-12-223/4 к оправке LRT-12-223/3.

11. Установите оправки LRT-12-223/4 и LRT-12-223/3 на заднюю часть распредвалов левой головки…


11. Установите оправки LRT-12-223/4 и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.

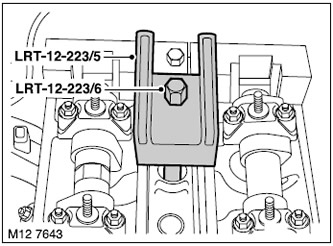

12. Установите оправки LRT-12-223/5 и LRT-12-223/6 на левую головку цилиндров и притяните…


12. Установите оправки LRT-12-223/5 и LRT-12-223/6 на левую головку цилиндров и притяните LRT-12-223/6, используя резьбовое гнездо свечи.

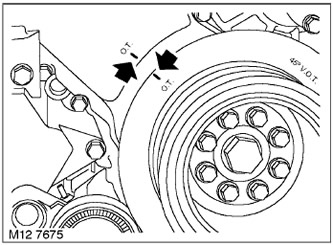

13. Поверните коленчатый вал по часовой стрелке до совпадения меток ВМТ


13. Поверните коленчатый вал по часовой стрелке до совпадения меток ВМТ

ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.


14. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении ВМТ


14. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении ВМТ

15. Установите левый регулятор фаз газораспределения.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Регулятор фаз газораспределения (VCC). Левая головка цилиндров.


16. Присоедините шланги системы охлаждения к жидкостному насосу.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Трубки, соединяющие распределительный патрубок с насосом системы охлаждения.


17. Установите левый выпускной коллектор.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) левого выпускного коллектора.




18. Приверните новый масляный фильтр и залейте в двигатель масло.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Моторное масло и масляный фильтр - двигатель V8.


19. Заполните систему охлаждения охлаждающей жидкостью.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.


20. Присоедините "отрицательную" клемму аккумуляторной батареи.
