Sadržaj: Uklanjanje ⇩ Montaža ⇩
Napomena: Na novijim modelima, solenoid blokade ne može se servisirati odvojeno od ručice mjenjača.
Uklanjanje
1. Odspojite bateriju.

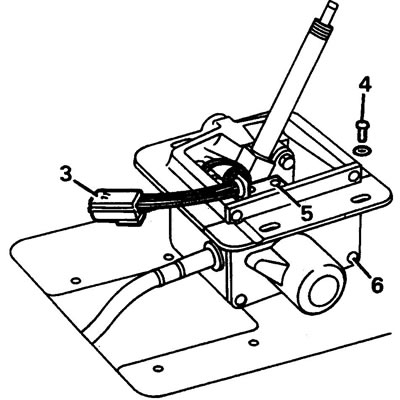

2. Uklonite ručicu birača i ploču osvjetljenja.
3. Odspojite konektor ožičenja.
4. Otpustite vijke za pričvršćivanje mehanizma za odabir brzina i uklonite ga iz kućišta.
5. Otpustite vijke koji pričvršćuju nosač mikroprekidača.

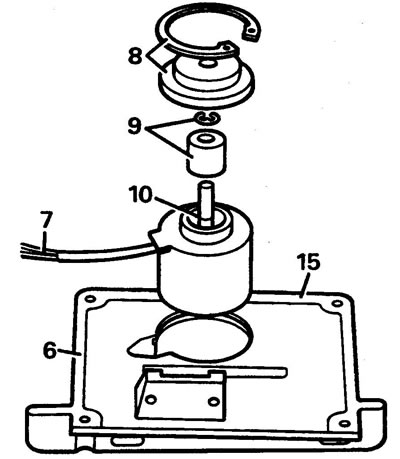

6. Otpustite vijke koji pričvršćuju bočnu ploču kućišta birača i uklonite ploču.
7. Odspojite konektor solenoida za zaključavanje.
8. Uklonite zadržni prsten i potporni poklopac.
9. Uklonite zadržni prsten i središnju čahuru.
10. Uklonite solenoid.
Montaža
11. Ugradite solenoid u bočni poklopac kućišta mehanizma za odabir.
12. Ugradite čahuru i novi sigurnosni prsten.
13. Ugradite potporni poklopac i sigurnosni prsten.
14. Spojite konektor ožičenja.
15. Nanesite Silcoset 152 ili ekvivalentno brtvilo na prirubnicu bočnog poklopca.
16. Podmažite sve pokretne dijelove mehanizma za odabir brzina mašću Rocol E1A ili ekvivalentnom mašću.
17. Ponovno instalirajte uklonjene dijelove.
Mikroprekidač za zaključavanje birača (u kućištu mehanizma za odabir)
1. Odspojite bateriju.

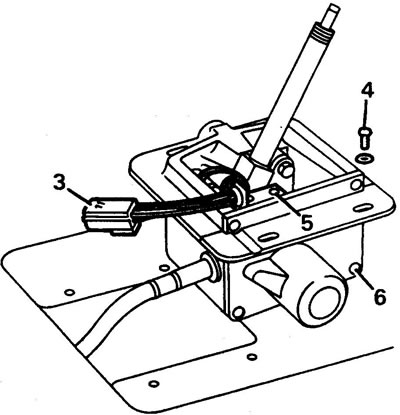

2. Uklonite ručicu birača i ploču osvjetljenja.
3. Odspojite konektor ožičenja.
4. Otpustite vijke za pričvršćivanje mehanizma za odabir brzina i uklonite ga iz kućišta.
5. Otpustite vijke koji pričvršćuju nosač mikroprekidača.
6. Otpustite vijke koji pričvršćuju bočnu ploču kućišta birača i uklonite ploču.
7. Odspojite konektor.

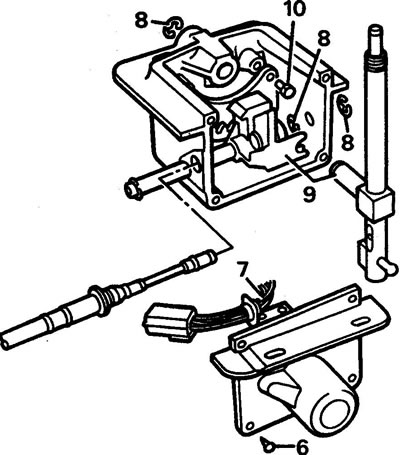

8. Uklonite tri sigurnosna prstena, pogledajte sliku.
9. Pomaknite osovinu ručice mjenjača prema naprijed i uklonite ručicu.

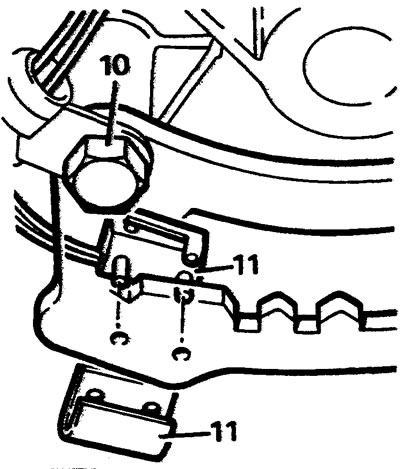

10. Otpustite vijak koji pričvršćuje ploču za upravljanje položajem birača.
11. Uklonite kopču za montažu mikroprekidača i mikroprekidač.
12. Instalacija se provodi obrnutim redoslijedom.
Mikroprekidač za zaključavanje birača (na bočnoj korici)
1. Odspojite bateriju.

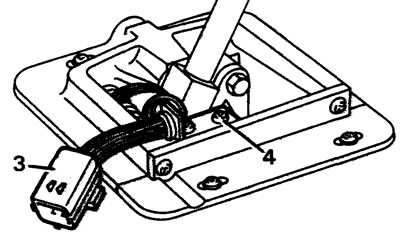

2. Uklonite ručicu birača i ploču osvjetljenja.
3. Odspojite konektor ožičenja.
4. Otpustite vijke koji pričvršćuju nosač mikroprekidača.
5. Odspojite konektor mikroprekidača.
6. Instalacija se provodi obrnutim redoslijedom.
