Генератор двигателя TD6 (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите ремень привода навесного оборудования.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.

3. Отверните 4 болта крепления насоса гидроусилителя к кронштейну, освободите насос и подвяжите в стороне.

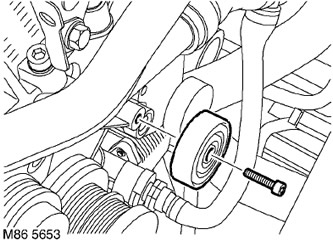

4. Отверните болт с шестигранной головкой, предназначенный для крепления верхнего паразитного ролика ремня привода навесного оборудования. Снимите ролик.

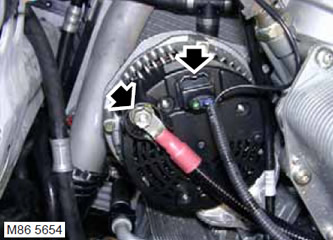

5. Отверните гайку крепления провода к генератору, освободите провод и отведите в сторону.

6. Отсоедините колодку с электрическим кабелем.

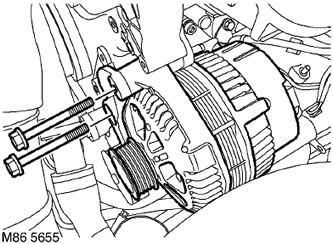

7. Отверните 2 болта крепления генератора к кронштейну, снимите генератор вместе кронштейном для крепления роликов.

Установка

1. Установите генератор на кронштейн крепления.

2. Установите кронштейн натяжного ролика на генератор и заверните болты крепления. Затяните болты с моментом 45 Н·м.

3. Присоедините колодку кабеля.

4. Присоедините провод от аккумуляторной батареи к генератору, наверните гайку и затяните ее с моментом 13 Н·м.

(Исходная статья на веб-портале: LRMAN.ru)

5. Установите верхний натяжной ролик приводного ремня, наживите болт и затяните его с моментом 25 Н·м.



6. Установите насос гидроусилителя на место и заверните болты крепления. Затяните болты М8 с моментом 25 Н·м, а болты М6 - с моментом 10 Н·м.

7. Установите ремень привода навесного оборудования.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.

8. Присоедините "массовый" провод аккумуляторной батареи.
