Генератор двигателя V8 (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Установите автомобиль на подъёмник.

2. Отсоедините "массовый" провод аккумуляторной батареи.

3. Слейте жидкость из системы охлаждения двигателя.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

4. Снимите вязкостную муфту вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

5. Снимите натяжитель ремня привода навесного оборудования.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Натяжитель - Ремень привода навесного оборудования - двигатель V8.

6. Ослабьте хомут и отсоедините верхний патрубок радиатора от радиатора.

7. Ослабьте хомут и отсоедините верхний шланг радиатора от насоса системы охлаждения двигателя и корпуса генератора.

8. Отведите шланг в сторону.

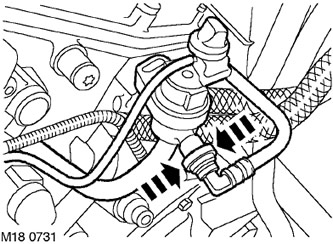

9. Отсоедините трубку от клапана продувки фильтра абсорбера топливных паров, освободите клапан от кронштейна и отведите его в сторону.



10. Отсоедините от кабеля аккумуляторной батареи хомут крепления, который расположен на крышке механизма газораспределения.

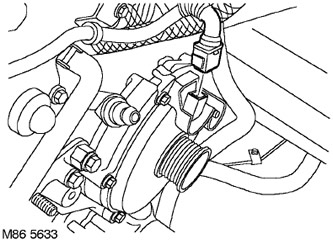

11. Отсоедините колодку от генератора.

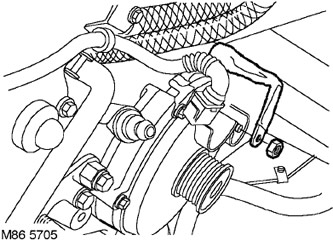

12. Отверните гайку и отсоедините кабель аккумуляторной батареи от генератора.

13. Освободите жгут проводов из хомута, расположенного на генераторе.

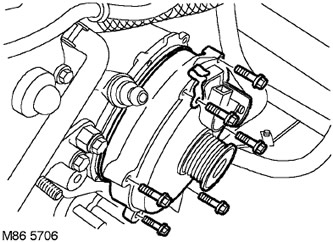

14. Отверните 6 болтов крепления генератора, снимите хомут жгута проводов и снимите генератор. Выбросите уплотнительное кольцо генератора.

Установка

1. Очистите сопрягаемые поверхности генератора и крышки шестерён механизма газораспределения.

Исходный текст можно найти на [LRman.ru]

2. Смажьте новое уплотнительное кольцо и установите его на генератор.

3. Установите генератор в корпус, заверните болты крепления генератора и затяните их с моментом 13 Н·м.

4. Присоедините провод аккумуляторной батареи к генератору и затяните гайку с моментом 13 Н·м.

5. Закрепите провод аккумуляторной батарее и в креплении, расположенном на крышке механизма газораспределения.

6. Присоедините колодку к разъёму генератора.

7. Закрепите жгут проводов генератора с помощью хомута, расположенного на генераторе.

8. Установите на место клапан продувки фильтра абсорбера топливных паров и присоедините трубки к клапану.

9. Присоедините верхний шланг радиатора к насосу системы охлаждения и корпусу генератора. Затяните хомуты.

10. Присоедините верхний шланг к радиатору и закрепите с использованием хомута.

11. Установите натяжитель ремня привода навесного оборудования.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Натяжитель - Ремень привода навесного оборудования - двигатель V8.

12. Установите вязкостную муфту вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

13. Присоедините "массовый" провод аккумуляторной батареи.

14. Залейте охлаждающую жидкость в систему охлаждения двигателя.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
