Переборка головки цилиндров (Рендж Ровер 3)

Разборка

1. Отверните 12 гаек крепления выпускного коллектора, снимите коллектор и утилизируйте прокладку.

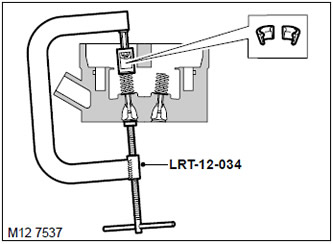

2. Установите рассухариватель LRT-12-034 на тарелку клапана и сожмите клапанную пружину.

3. Выньте 2 сухарика и снимите рассухариватель.

4. Выньте клапанную пружину с тарелкой.

5. Выньте клапан из головки цилиндров.

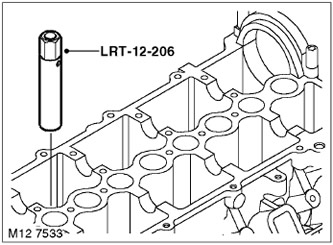

6. Установите съёмник колпачков LRT-12-206 на маслосъёмный колпачок, поверните для захвата колпачка и снимите колпачок.



7. Проделайте тоже самое на оставшихся клапанах, раскладывая снятые детали в том порядке, в котором они находились на головке цилиндров.

Полная версия доступна на сайте: LRMAN.RU

Проверка

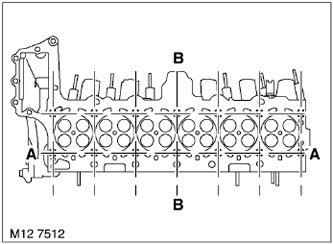

1. При помощи поверочной линейки и щупа, проверьте деформацию нижней плоскости головки в направлениях, указанных на рисунке.

2. Очистите и проверьте сёдла клапанов.



3. Вставьте новый клапан в направляющую так, чтобы верхняя часть стебля клапана находилась на срезе направляющей втулки.

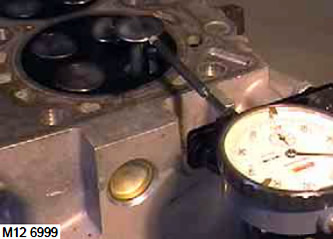

4. Установите на головке цилиндров стрелочный индикатор и выставьте "ноль" индикатора, уперев его ножку в тарелку клапана. Покачивая клапан в стороны, определите степень износа направляющей клапана.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Td6.

Сборка

1. Снимите нагар с направляющих втулок и во впускных каналах, продуйте сжатым воздухом.

2. Протрите клапан, тарелку пружины и сухарики.

3. Смажьте клапан чистым моторным маслом и вставьте его в направляющую.

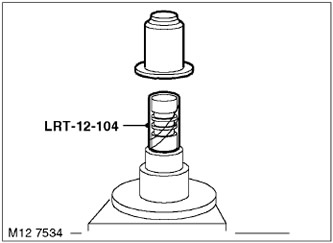

4. Установите приспособление LRT-12-104 на стебель клапана, наденьте новый маслосъёмный колпачок и снимите приспособление LRT-12-104. Полностью наденьте колпачок на направляющую клапана, нажав на него оправкой LRT-12-207.

5. Установите клапанную пружину с тарелкой.

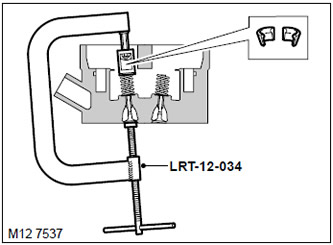

6. Рассухаривателем LRT-12-034 сожмите клапанную пружину. Наденьте сухарики и осторожно отпустите пружину.

7. Проделайте то же самое с оставшимися клапанами.

8. Протрите выпускной коллектор и ответную привалочную поверхность на головке цилиндров.



9. Установите выпускной коллектор на головку цилиндров, использовав новую прокладку.

10. Вверните болты крепления выпускного коллектора и затяните их. Момент затяжки 24 Н·м.
